不會看建筑圖紙嗎？十年老師傅給你分析農村住宅建筑設計圖的秘訣

　　每個人都知道在建房子之前需要規劃和設計圖，但是設計圖是什么呢？角色是什么？你真的什么都懂嗎？今天，瑞華豪墅將為您介紹鄉村別墅的設計圖紙�；丶疑w房子的朋友建議收藏它們！

　　總平面

　　總平面圖是一張能詳細反映房子周圍情況的說明圖。

　　第二，計劃

　　平面圖也是平面圖，它是最基本、最重要的平面圖，顯示了房屋每層功能房間的劃分、門窗的布局等。

　　第三，效果圖

　　渲染是一個彩色透視圖，顯示了房屋建成后的真實效果，這只能在平面圖的基礎上進行。

　　四.正面圖

　　正面包括正面、側面和背面，它們是房子每個正面的投影圖，可以從不同的方向更直觀地反映房子的狀態。

　　V.剖面圖

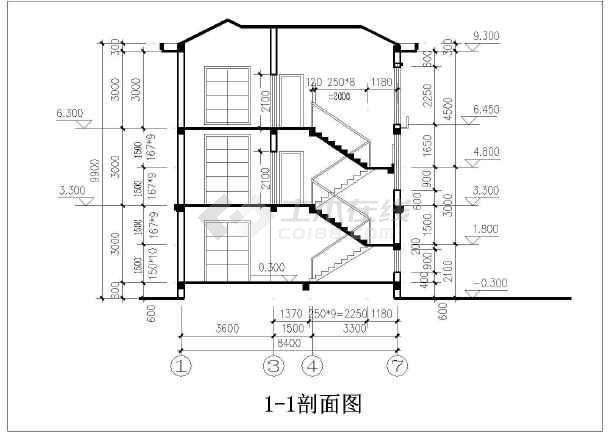

　　截面圖是房屋的截面圖，該房屋被認為是用切割平面切開的，其主要用于反映房屋的高度，并且還顯示房屋的結構形式。

　　六.結構圖

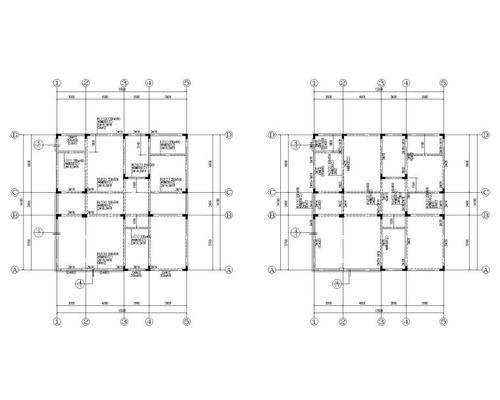

　　結構圖為房屋基礎平面圖，各層梁、板、柱的配筋圖等。用來說明房子的結構問題。

　　七.建筑圖紙

　　建筑圖紙是反映建筑功能的設計圖紙，包括上述平面圖、立面圖、剖面圖、樓梯門窗詳圖等。

　　八、節點細節

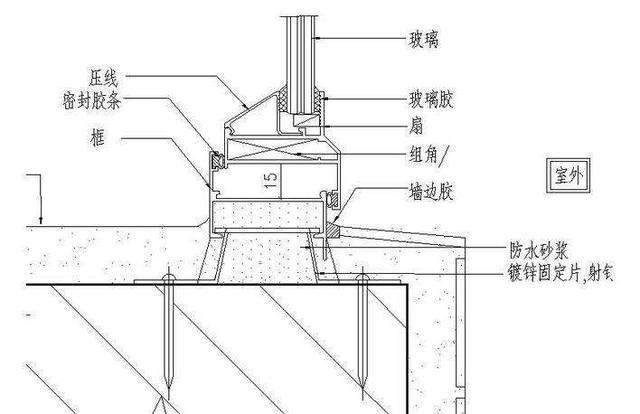

　　節點詳圖是繪制房屋結構的細節，應在較大范圍內清晰地反映出來，并表達建筑做法、尺寸、構件與建筑材料的關系等。

　　九.建筑圖紙

　　施工圖也是上述建筑圖和結構圖，加上水電圖(排水系統、強弱電配電系統圖等)。)。

　　這些是農村地區自建房屋和別墅常用的設計圖。對于沒有建筑知識基礎的朋友來說，了解建筑設計圖紙可以對自己的房子有一個整體的把握和清晰的認識，并且可以更好的與設計師交流自己的需求，建成的房子會更滿意！
