圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

占地186.43㎡三層雙拼別墅設計圖，一邊兩層，一邊三層，外觀配色低調，造型美觀新穎，內部布局合理，室內采光通風情況良好，適合跟自己的爸媽住這樣的房子，含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：16.2x12.6米

☑ 占地面積：186.43㎡

☑ 建筑面積：404.45㎡

☑ 建筑結構：磚混結構

☑ 造價估算：45-50萬

☑ 一層建筑面積（包含外墻）：186.45㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：10.313米，建筑面積：404.45平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.0米，二層層高3.0米，三層層高2.8米。

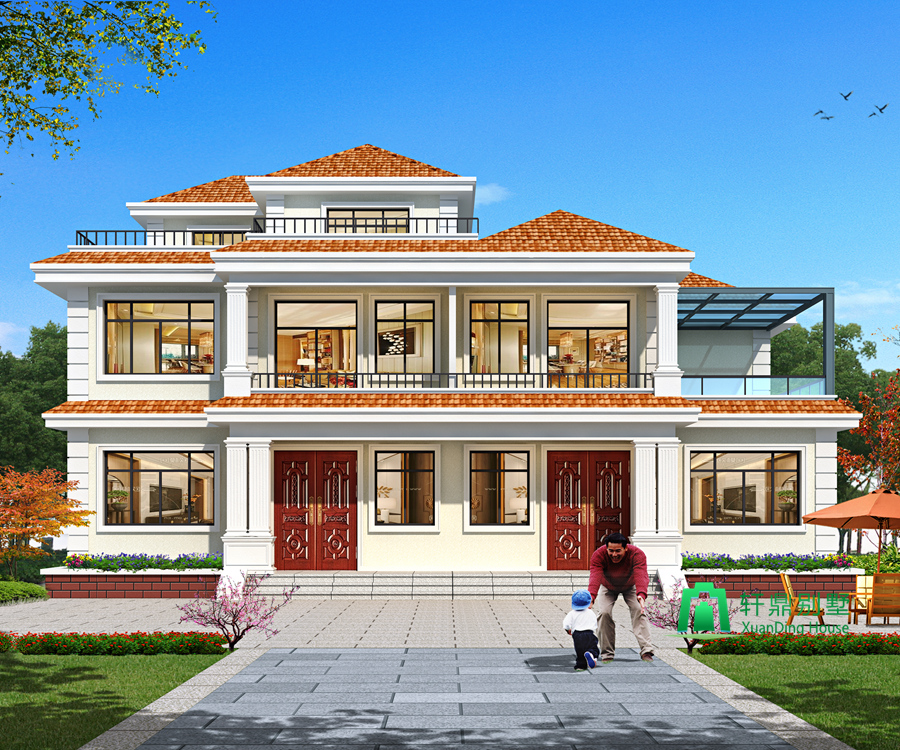

正面效果圖：

側面效果圖：

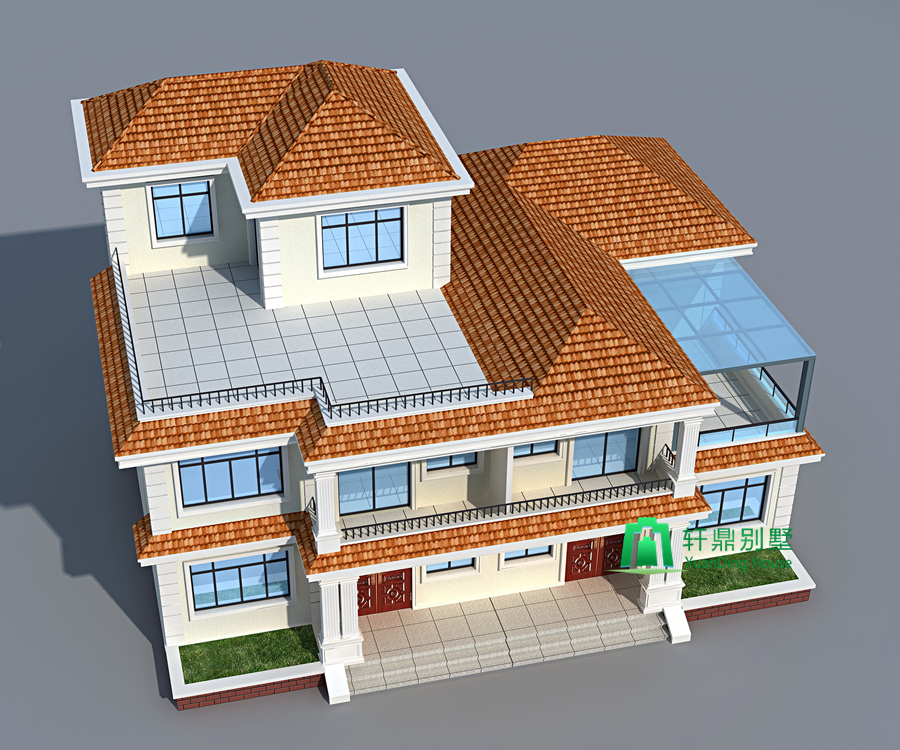

俯視效果圖：

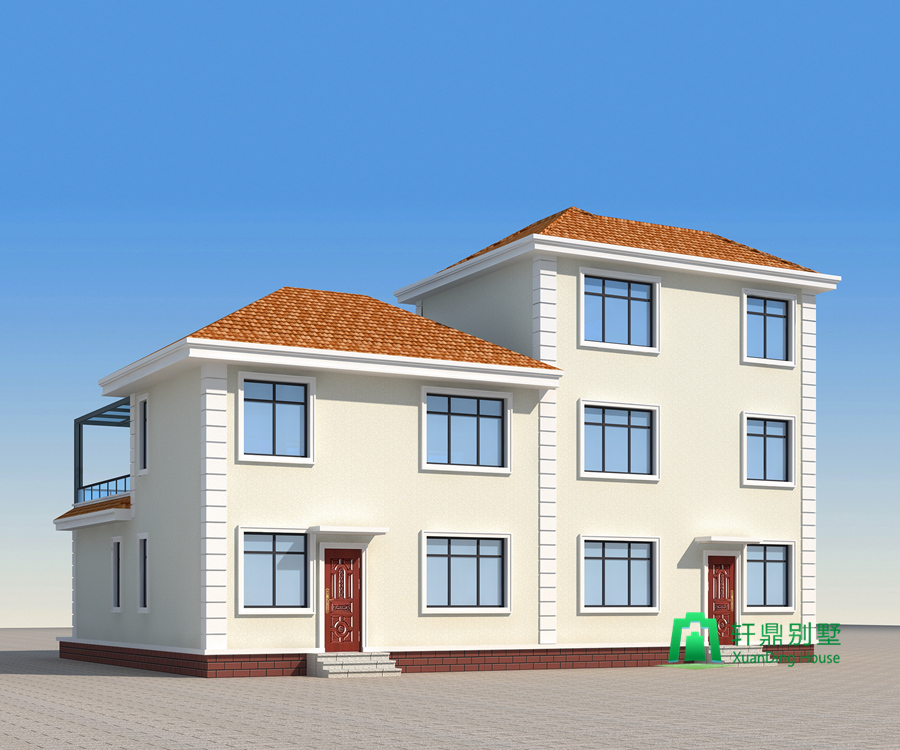

背面效果圖：

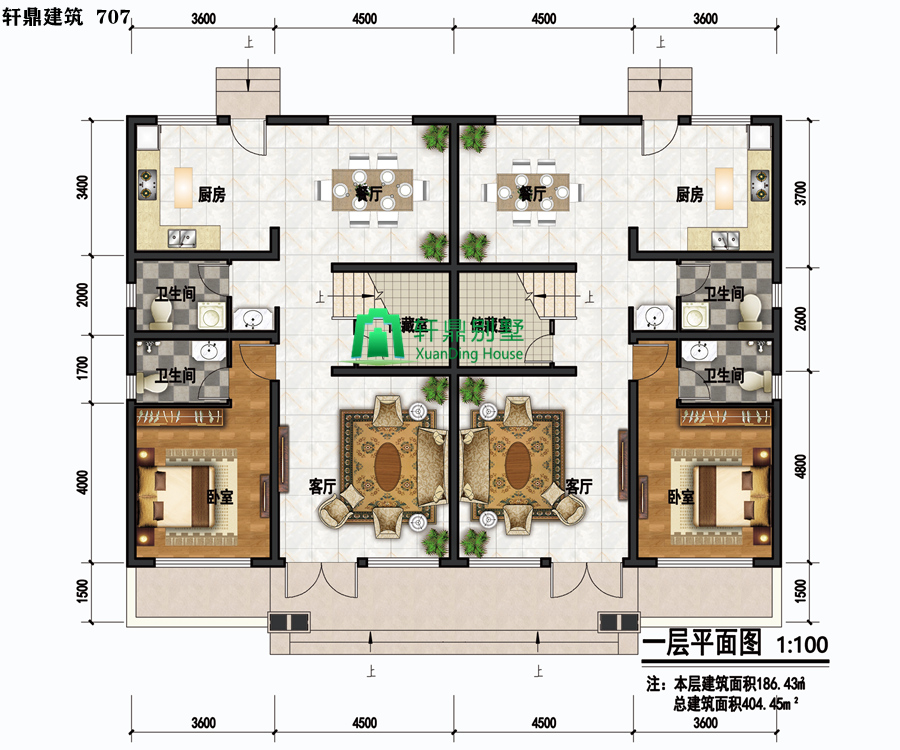

一層平面圖：

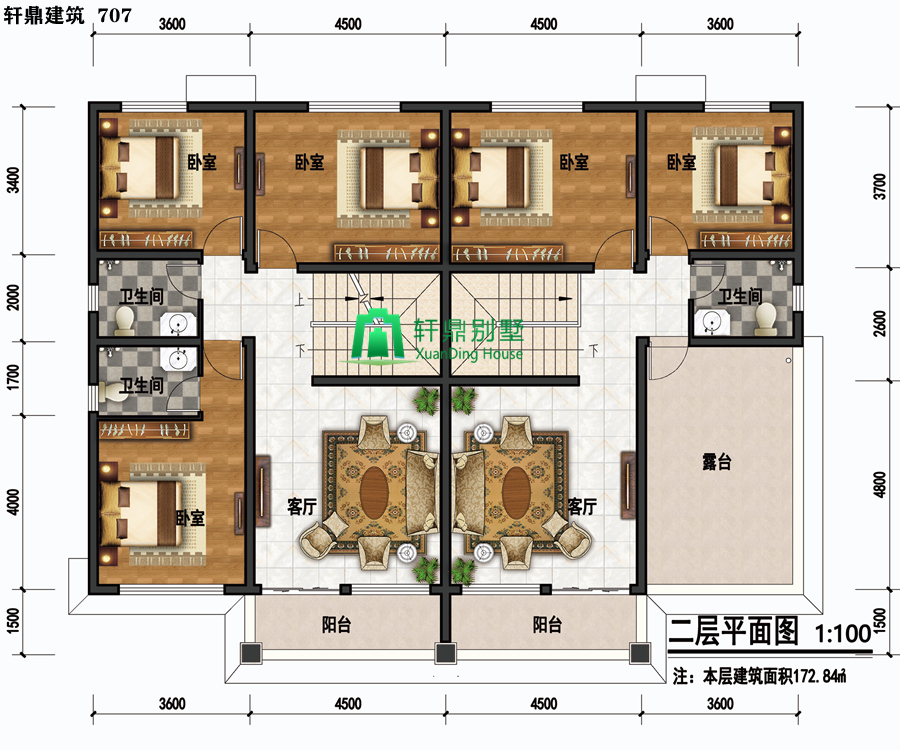

二層平面圖：

三層平面圖：

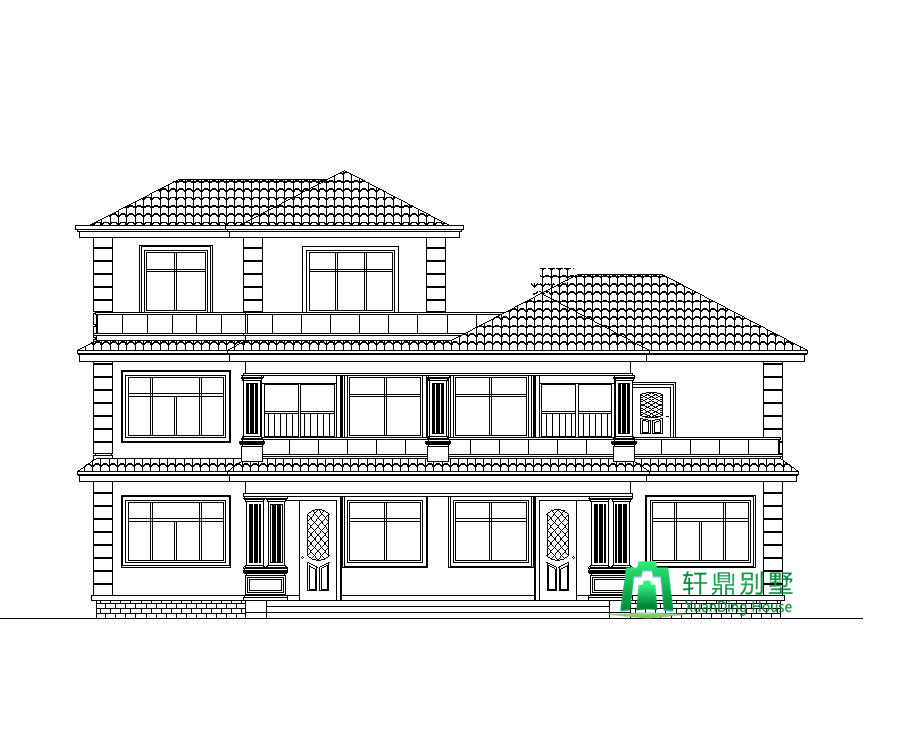

正立面圖：

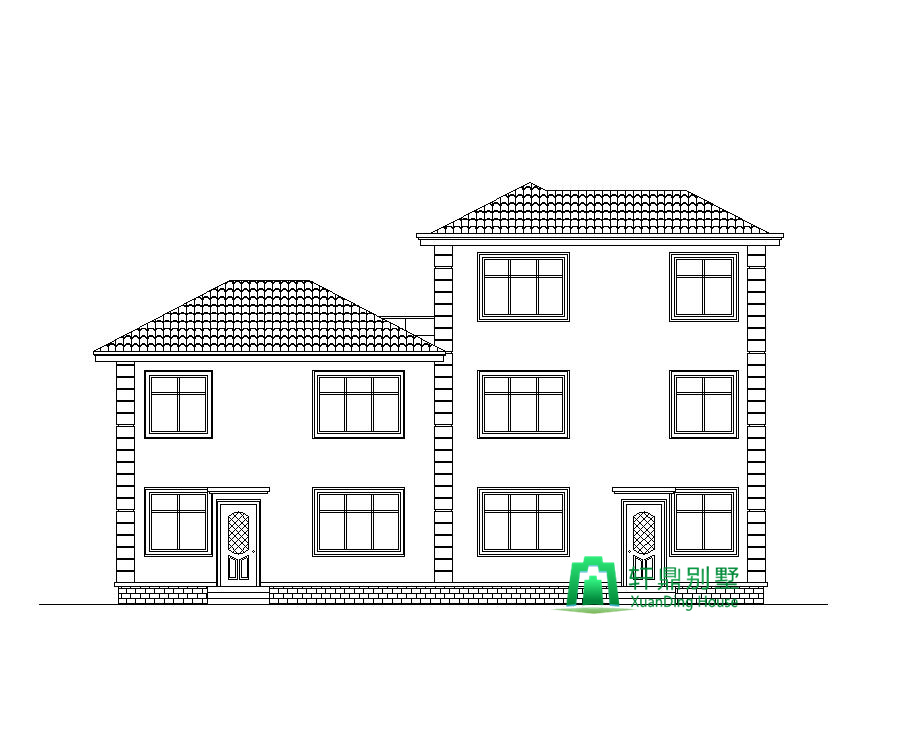

背立面圖：

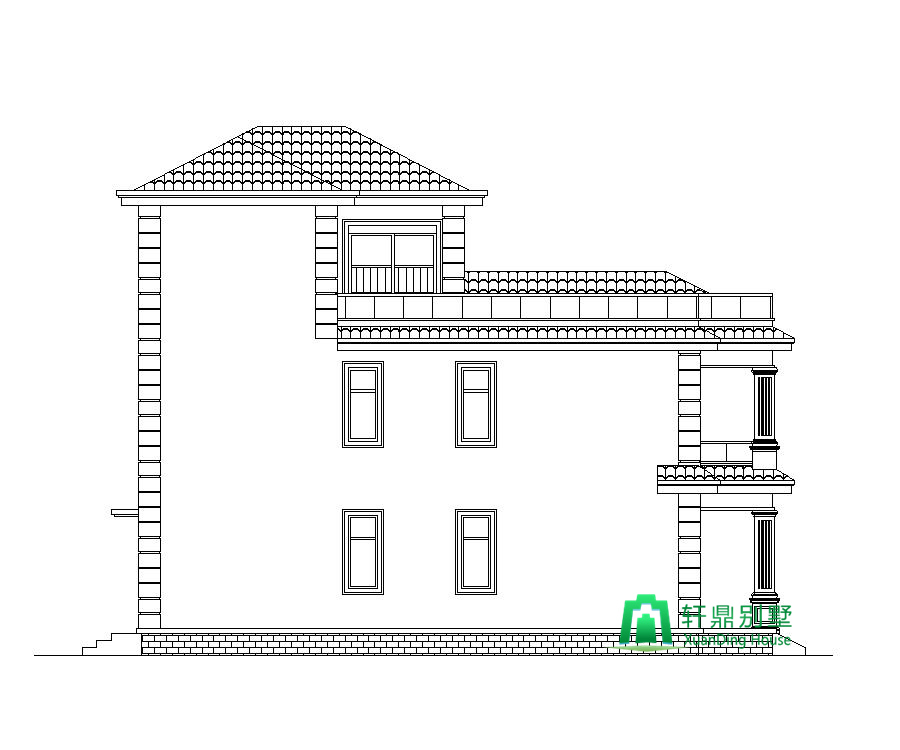

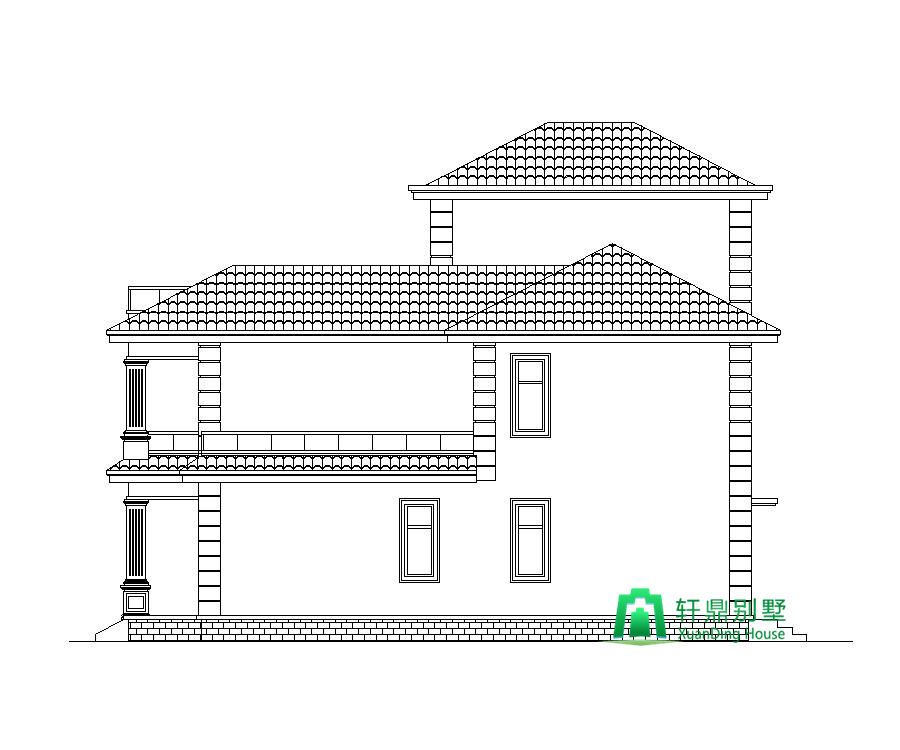

左立面圖：

右立面圖：

方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
