| 圖紙內容 |

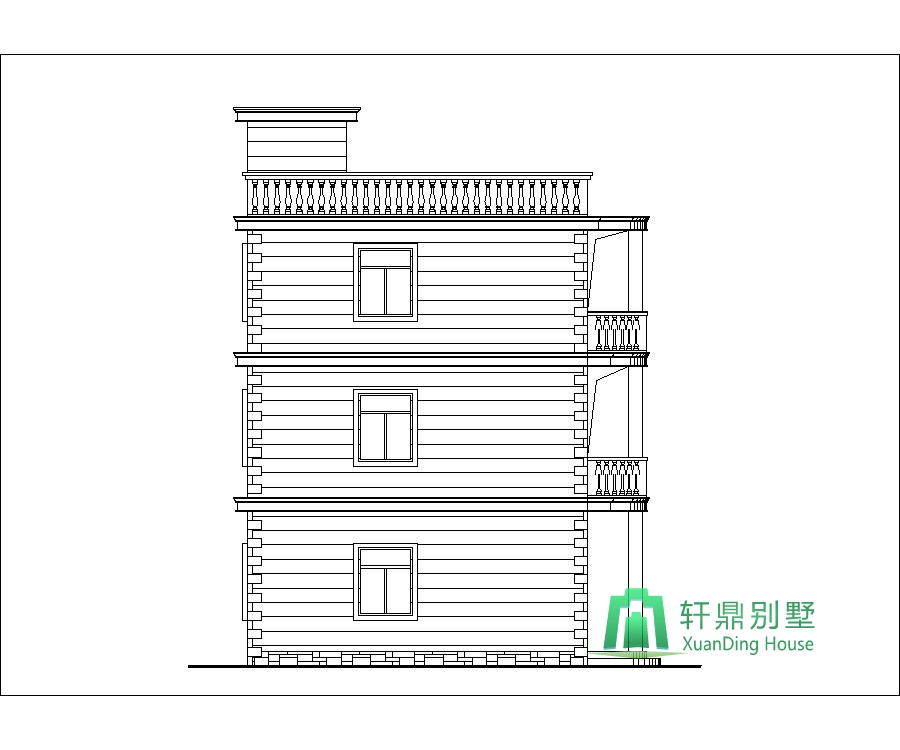

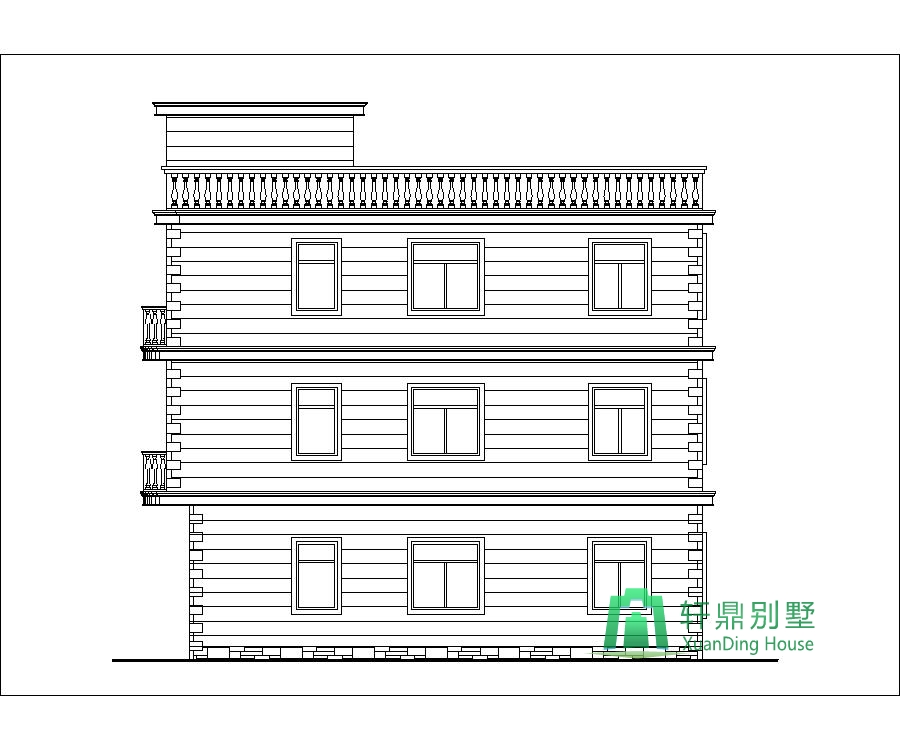

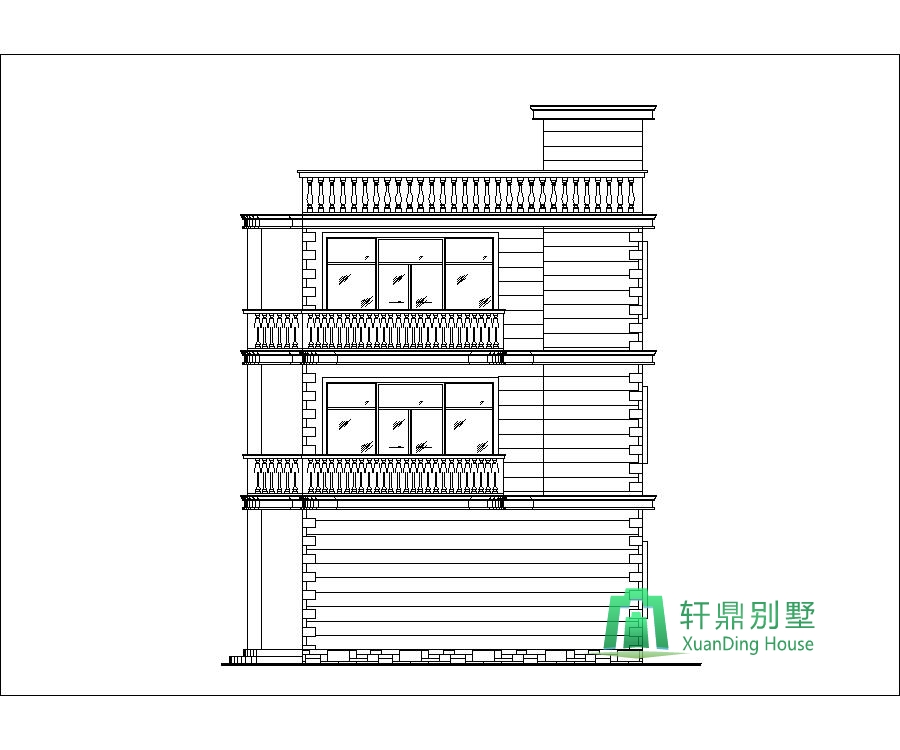

| 建 筑 圖： | 建筑總說明、門窗明細表及裝修做法表、一層平面圖 、二層平面圖、三層平面圖、屋頂平面圖、1-4軸立面圖、4-1軸立面圖、C-A軸立面圖、A-C軸立面圖、樓梯詳圖、節點及門窗詳圖 |
| 結 構 圖： | 結構總說明、構造詳圖、筏板基礎平面配筋圖、3.970m梁施工圖、6.570m梁施工圖、9.570m梁施工圖、屋面梁配筋圖、6.570m板配筋圖、9.570m板配筋圖、樓梯施工圖1、樓梯施工圖2、化糞池施工圖 |
| 給排水圖： | 給排水設計說明、給排水系統圖、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖 |
| 電 氣 圖： | 電氣設計說明、配電及弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電插座平面圖、二層弱電插座平面圖、三層弱電插座平面圖 |
| 設計功能 |

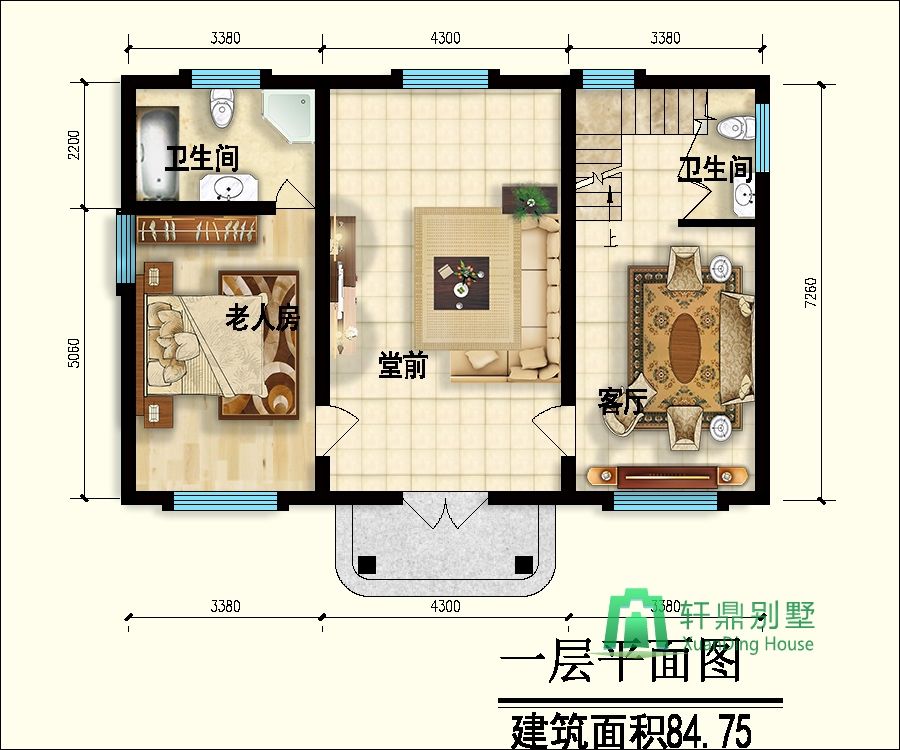

| 一 層： | 門廊，堂前，客廳，老人房帶獨立衛生間（臥室1），公共衛生間 |

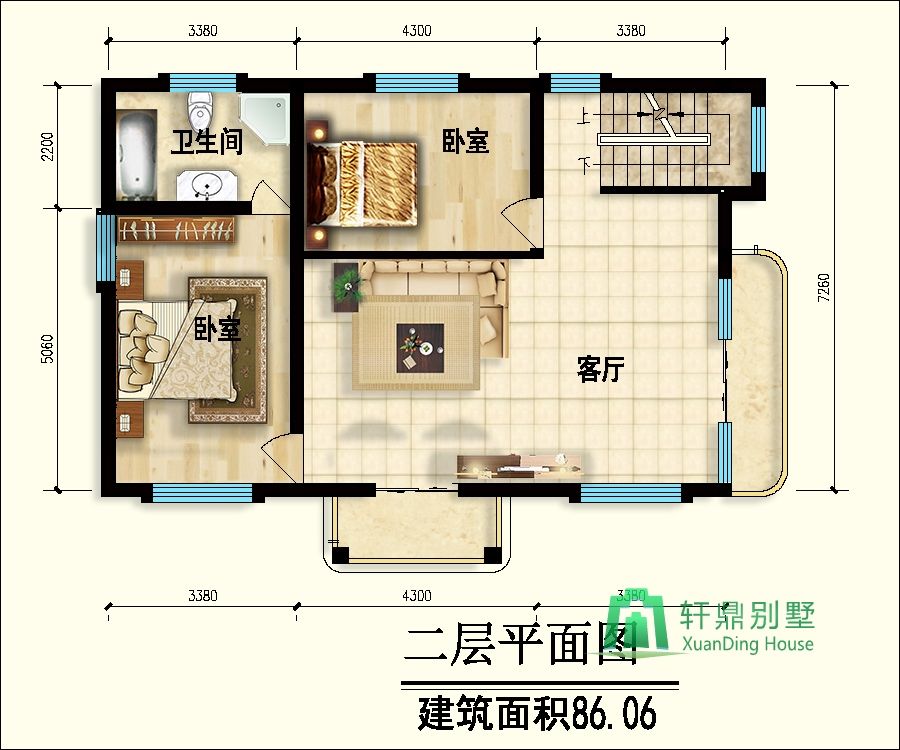

| 二 層： | 客廳，觀景陽臺1，觀景陽臺2，主臥帶獨立衛生間（臥室2），臥室3 |

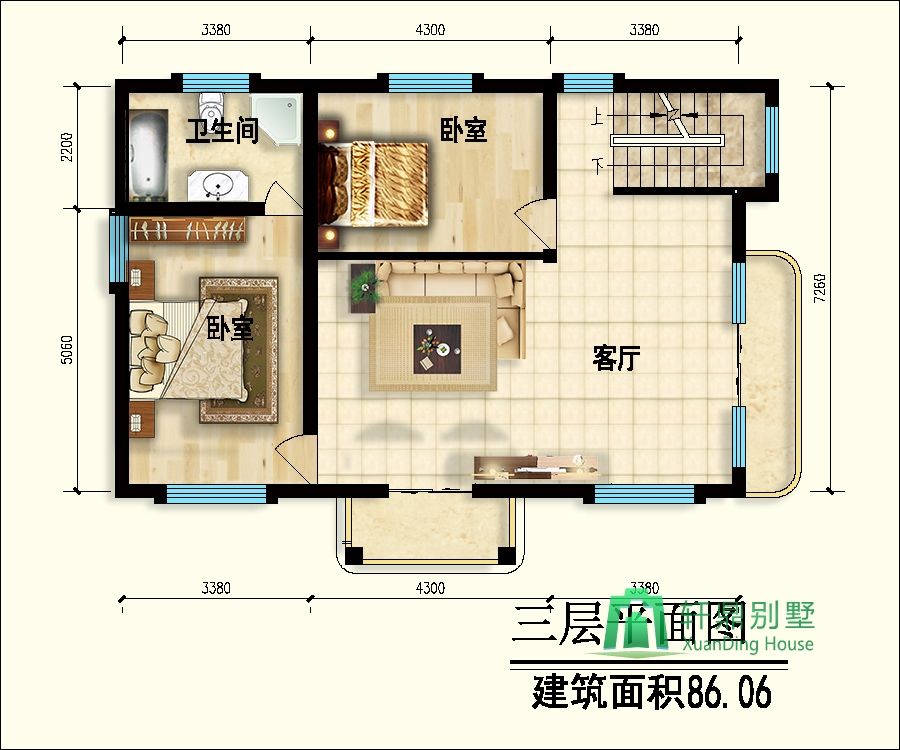

| 三 層： | 客廳，觀景陽臺1，觀景陽臺2，主臥帶獨立衛生間（臥室4），臥室5 |
