圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
安徽黃總26.1*19.3米徽派三層帶地下室自建房設計圖。黃總老家的宅基地面積比較大，想建一棟具有特色的徽派建筑。家中兄弟姐妹人口也較多，希望每間臥室都能配有衛生間以及衣帽間。讓家人們有一個舒適的居住環境。通過朋友的介紹聯系到我們軒鼎，在表達了自己的建房需求后，設計師展開全套施工圖的設計。白墻是主體的設計色彩，底部淺灰色文化石，整亮眼。地下室用于家庭娛樂，一到三樓用于居住。圍欄的設計，不影響整體外觀美觀的同時，又為家人提供了寬敞的互動平臺。圖紙齊全，家人們放心購買。
設計功能：
☑ 占地尺寸：26.1*19.3米
☑ 占地面積：294.2㎡
☑建筑面積：970.29㎡
☑ 建筑結構：框架結構
☑ 造價估算：115-122萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地下一層,地上3層，建筑總高度（到屋脊高度）12.385米，建筑面積970.29平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.75米，二層層高3.3米.三層層高3.2米。

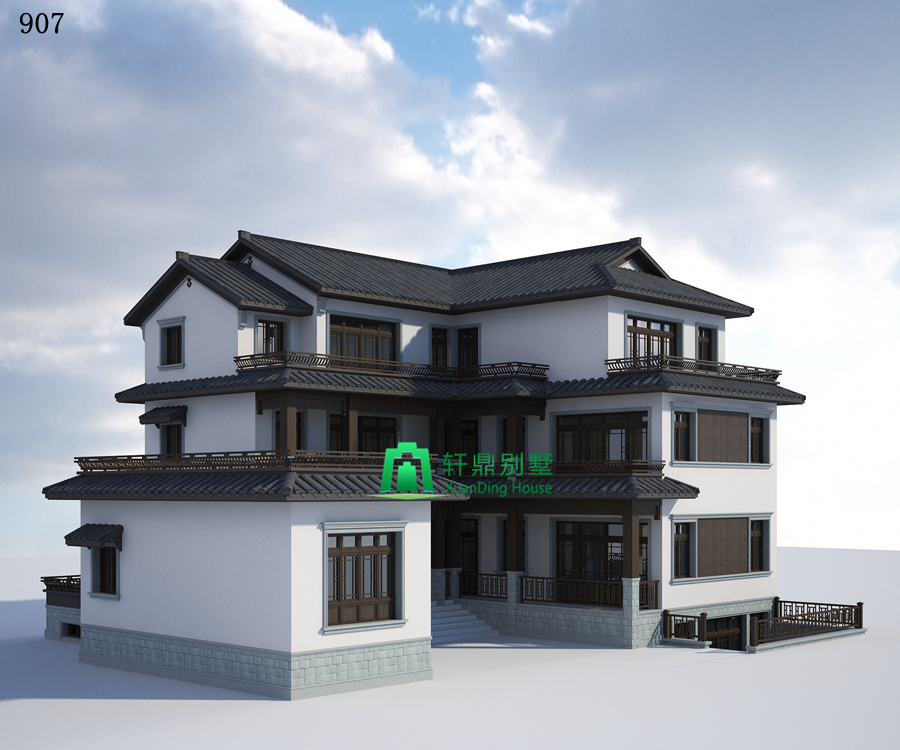

后期效果圖：

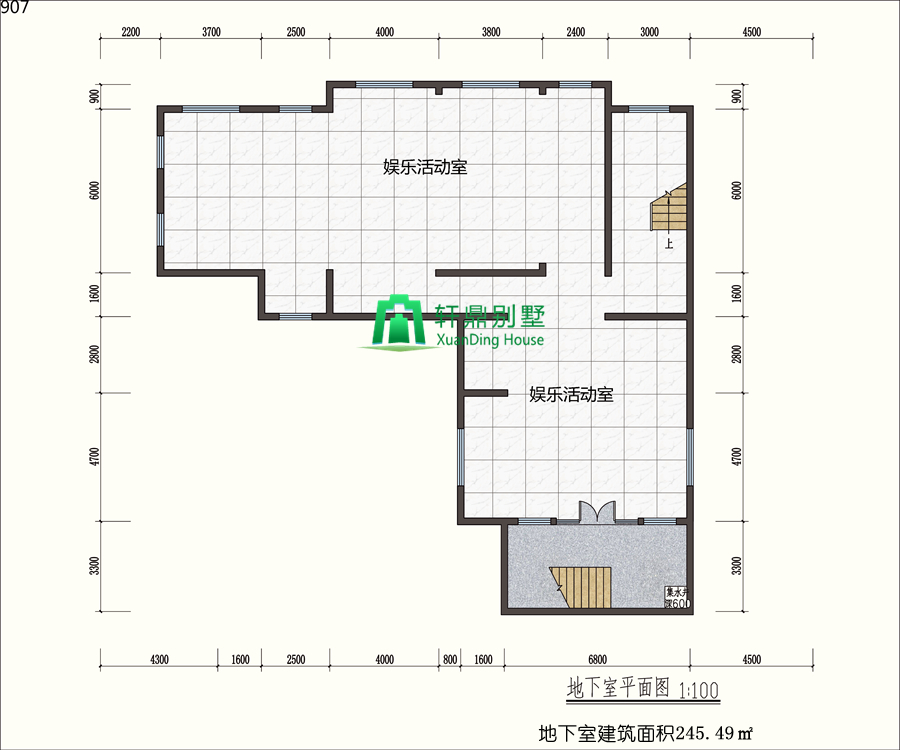

地下平室面圖:地下室主要以娛樂活動為主，靈活運用。

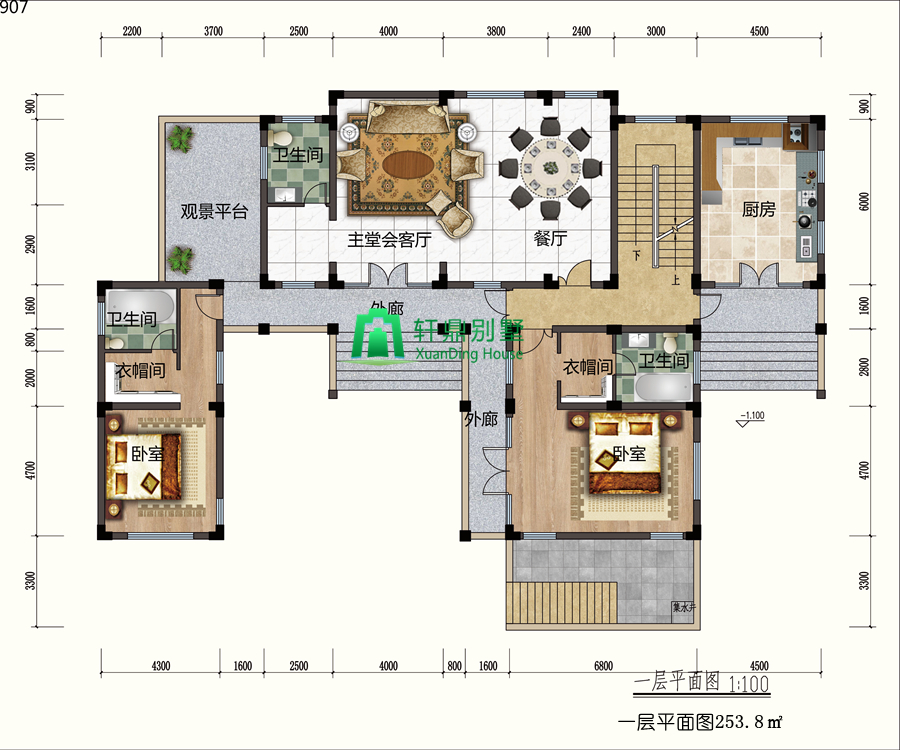

一層平面圖： 外廊，觀景平臺，客廳，餐廳，廚房，臥室，衛生間。200多平的建筑面積，內部設計也是豐富。共有兩間臥室，每間臥室?guī)в幸旅遍g和衛生間。寬敞的觀景平臺，擺放幾張桌椅，和朋友喝欣賞鄉村自然風光，真是極好的。廚房單獨空間，避免了油煙的對室內的污染。

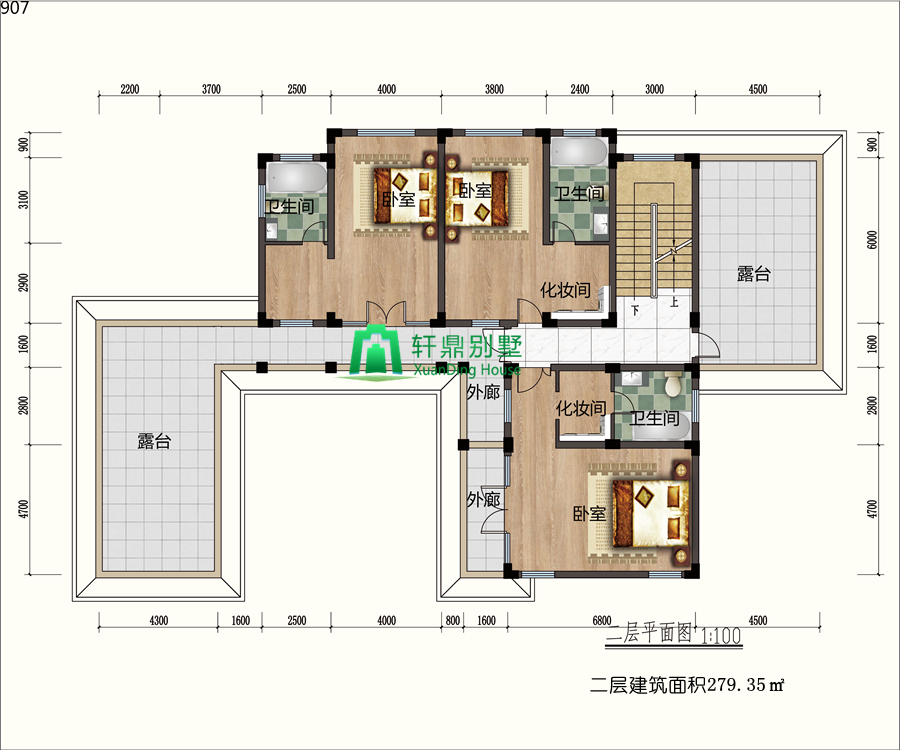

二層平面圖： 臥室，衛生間，化妝間，露臺。本層共有三間臥室，每間臥室?guī)в歇?dú)立的衛生間和化妝間設計，方便日常的居住生活。兩個露臺設計，組織個家庭聚餐，吹著晚風，簡直太幸福了。

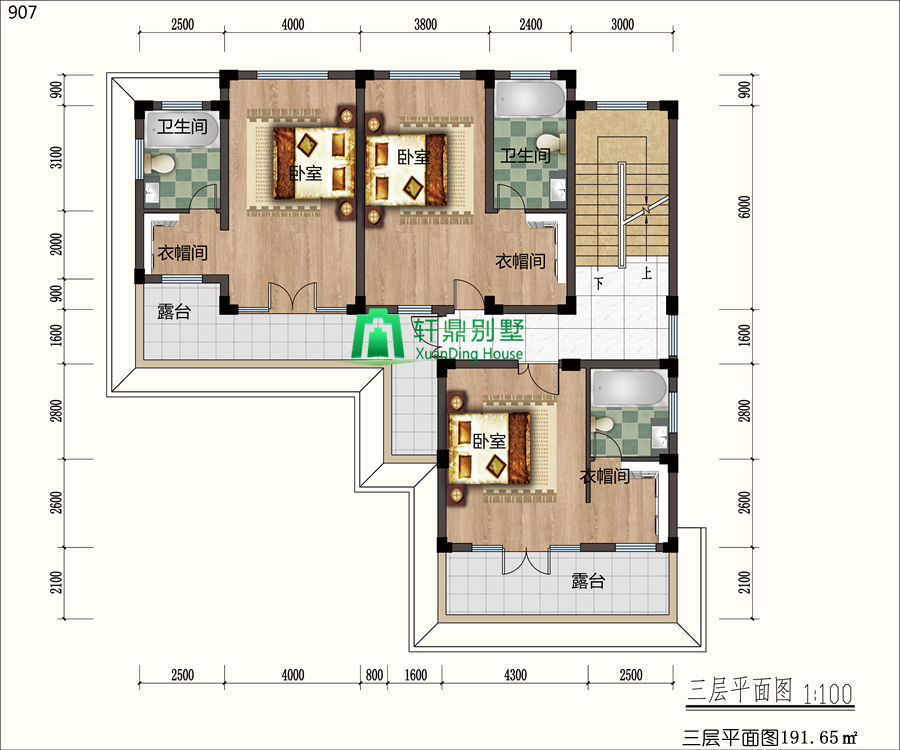

三層平面圖：臥室，衛生間，化妝間，露臺。同樣三間臥室+兩個露臺設計。滿足一家人的居住需求。也可留出客臥或者改為其他用途。

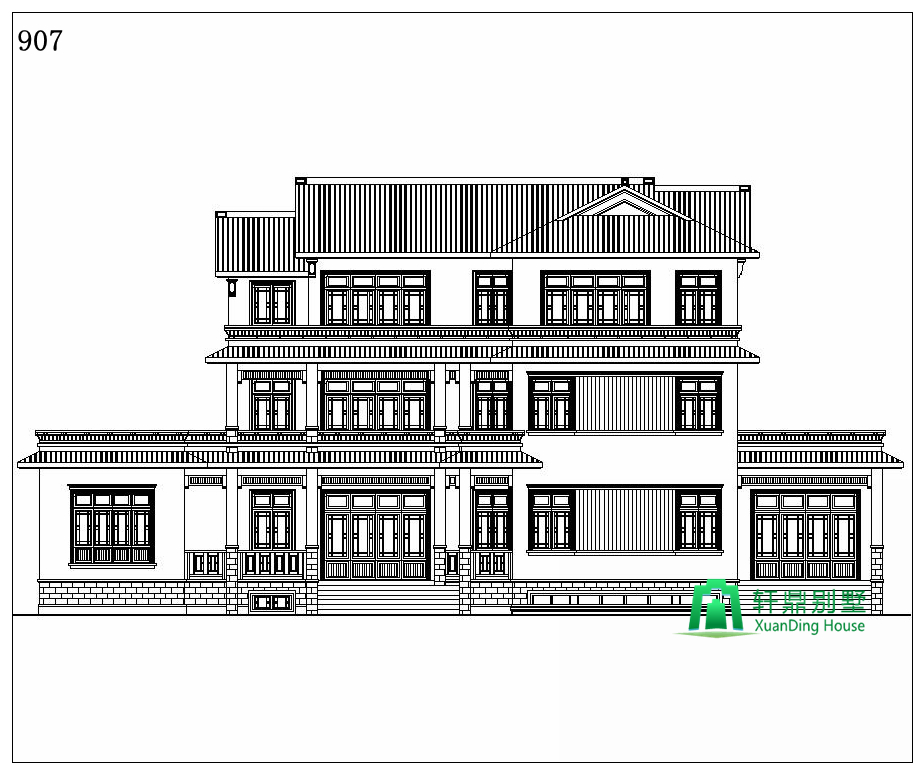

正立面圖：

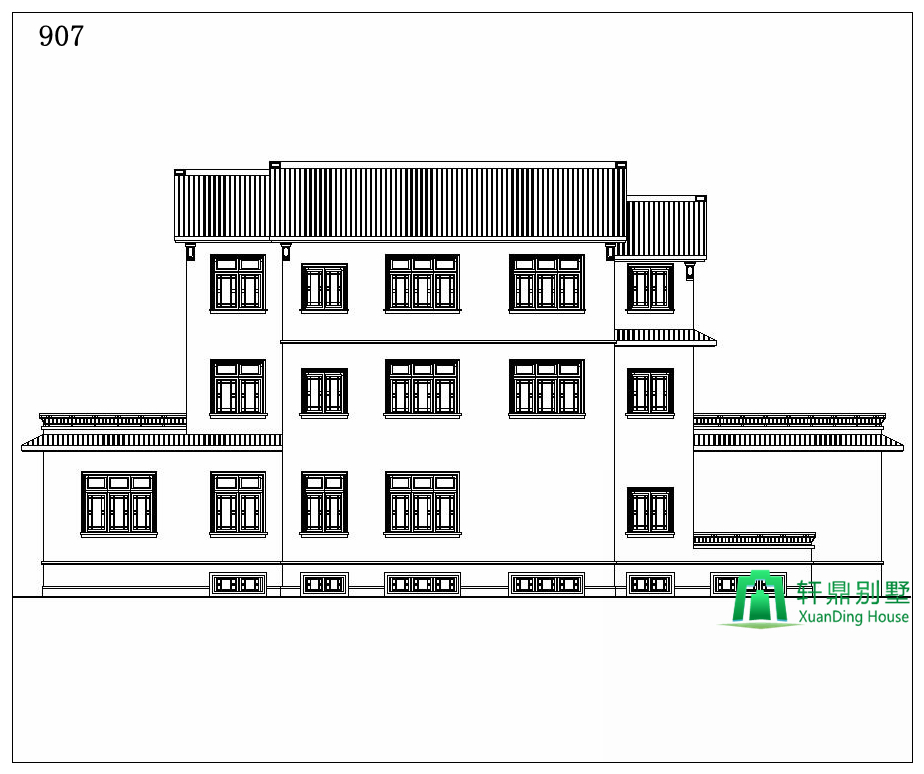

背立面圖：

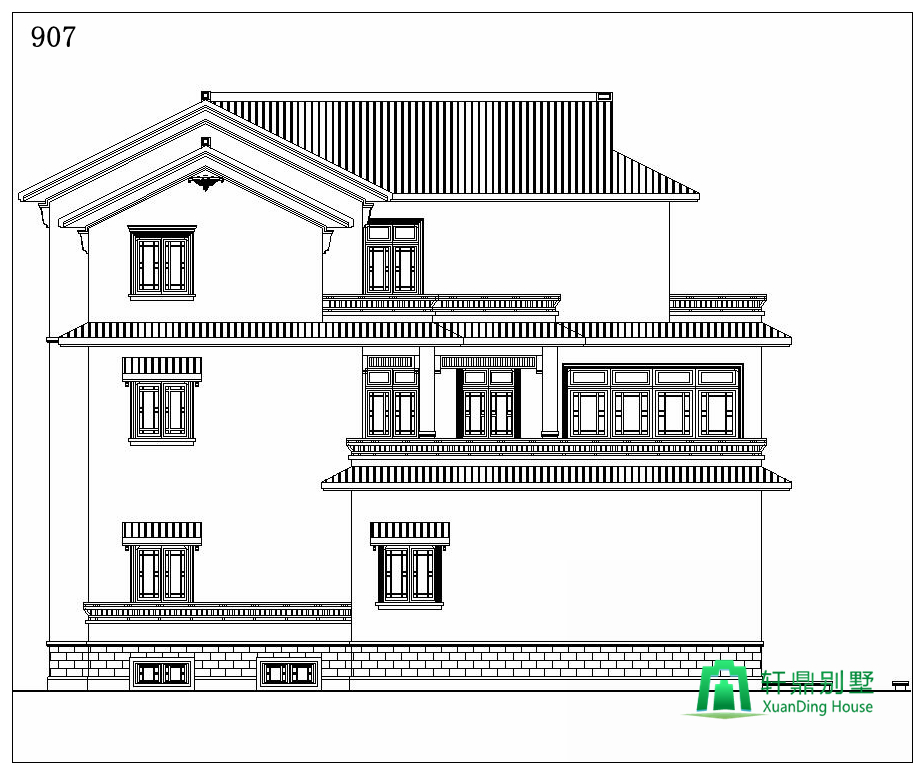

左立面圖：

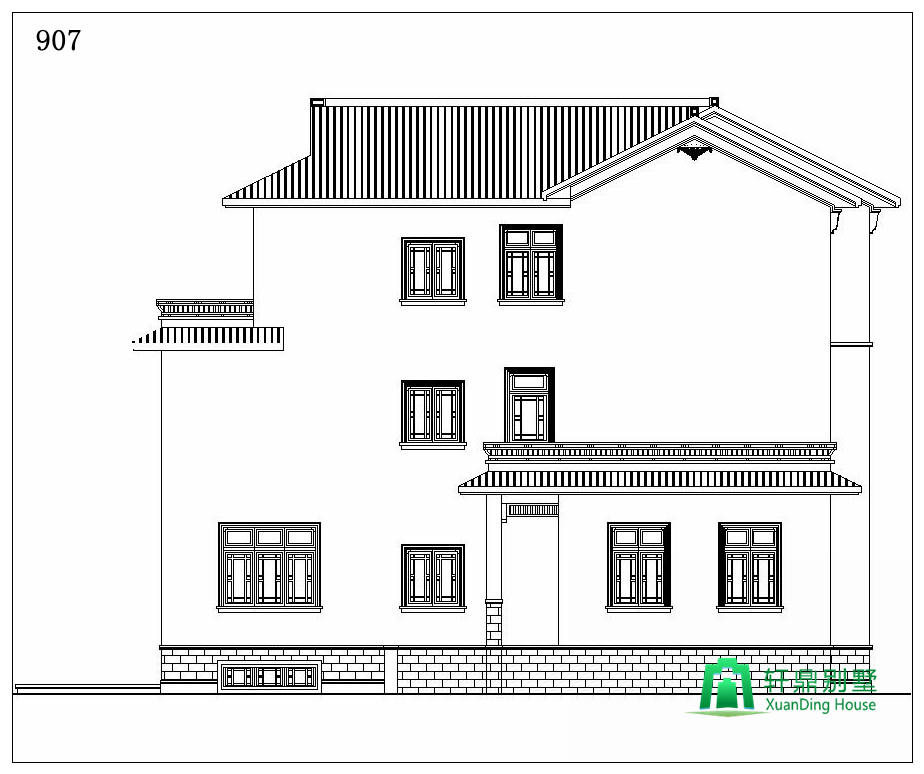

右立面圖：
全國范圍內包郵
