圖紙為A3施工激光藍圖+ A4高清效果圖照片,不提供電子版,本套成品模板圖紙已經完善,不做任何修改,如需定制修改設計請點擊定制設計。
圖紙介紹:
湖南衡陽閆總12.12*14.76三層歐式自建房設計圖。閆總此款設計為歐式風格。建筑整體非常大氣。采光面積也非常的大。門樓為獨特的拱形,具有入戶儀式感。每根方柱帶有歐式浮雕,彰顯業主尊貴的品質,提升房屋格調。到屋頂最高處設計到了13.3米,因業主習俗等問題,前后不能超鄰居家太高。外立面四個面開窗面積都比較大,保證室內每個區域都能均勻采光。在家就能沐浴陽光的洗禮。圖紙齊全,請朋友們放心購買。
設計功能:
☑ 占地尺寸:12.12*14.76米
☑ 占地面積:178.94㎡
☑建筑面積:474.52㎡
☑ 建筑結構:磚混結構
☑ 造價估算:48-53萬
☑ 一層建筑面積(包含外墻):178.94㎡
注:占地面積為一層建筑面積(平面圖有標注)+外部臺階或連廊的面積,面寬為東西兩墻(包括墻體厚度) 的距離,進深為后墻到門樓柱子前端的距離。
施工參數:
建筑層數:地上3層,建筑總高度(到屋脊高度):13.306米,建筑面積474.52平方米。
結構體系:磚混結構,抗震設防烈度七度,屋面為現澆混凝土屋面。
樓層層高:一層層高3.8米,二層層高3.3米,三層層高3.3米。

后期效果圖:

俯視效果圖:

背面效果圖:

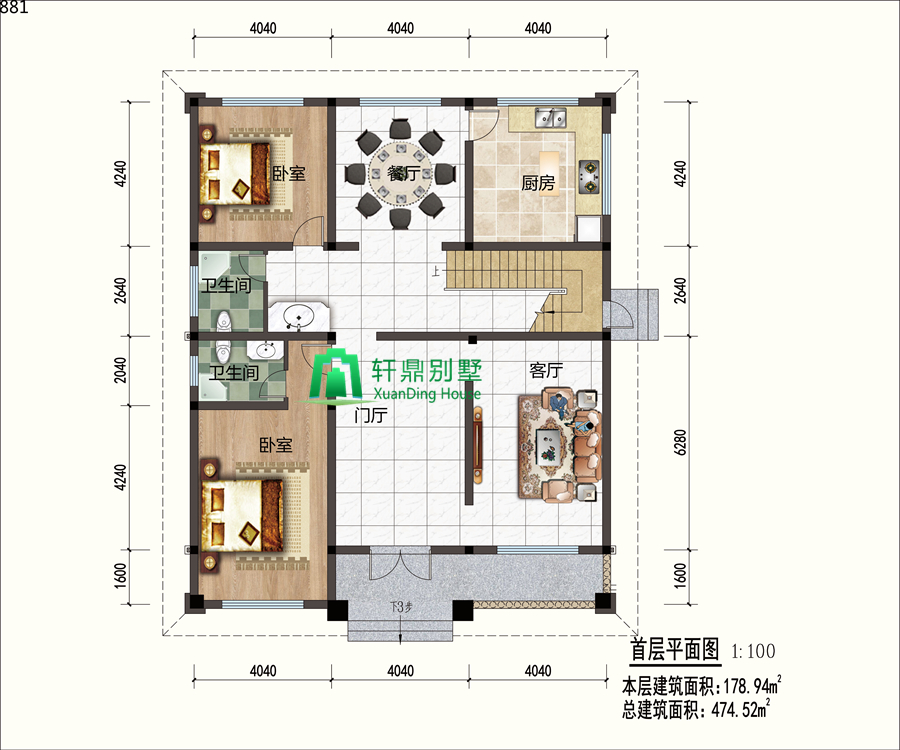

一層平面圖:門廳,客廳,臥室,衛生間,餐廳,廚房。入戶帶有門廳,以及隔斷。很好的作為過渡空間。右側是客廳設計。門廳左側是兩間臥室,長輩臥室和客臥。餐廳廚房相連,很實用。

二層平面圖:臥室,衛生間,KTV室,陽臺。進入二樓,共有三間臥室,人口較多的家庭也可將KTV室作為臥室使用。平時和家人在家里就可足不出戶唱歌。休閑娛樂的空間。

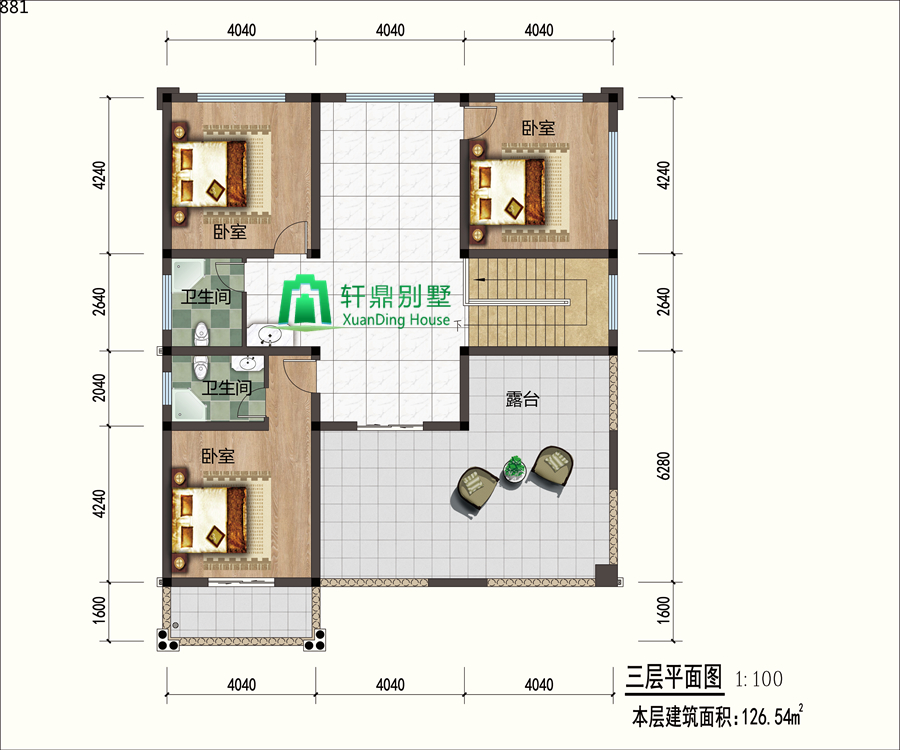

三層平面圖: 臥室,衛生間,陽臺,露臺。同樣是三間臥室,滿足家人日常生活。帶有室外大露臺,為家庭聚會提供了不錯的空間,傍晚飯后,在露臺小坐,品一壺茶,吹吹晚風,愜意十足!

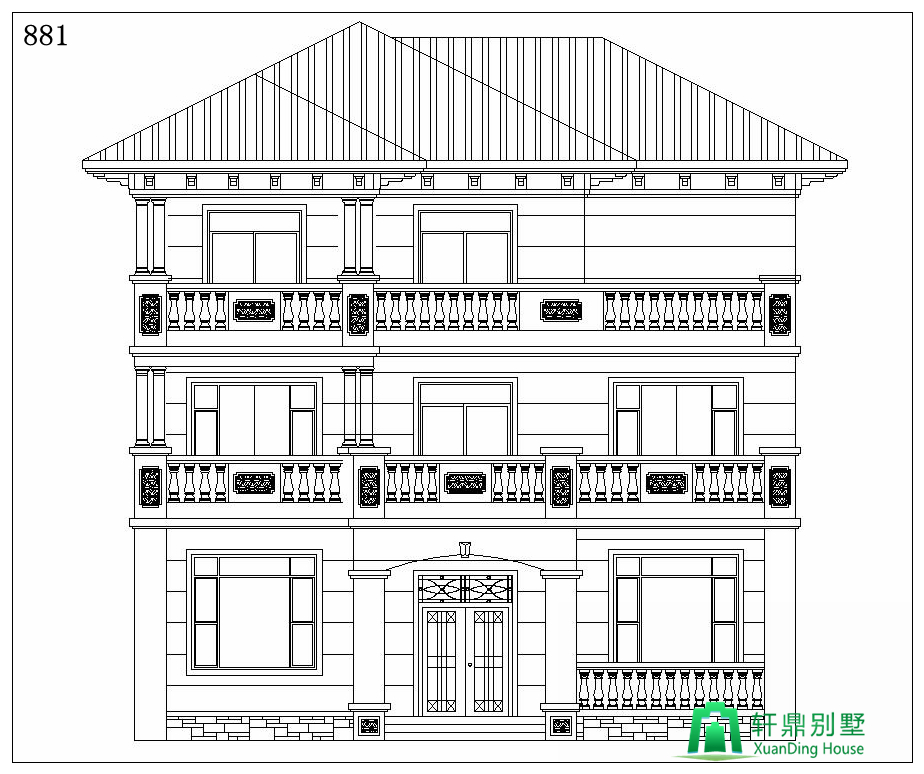

正立面圖:

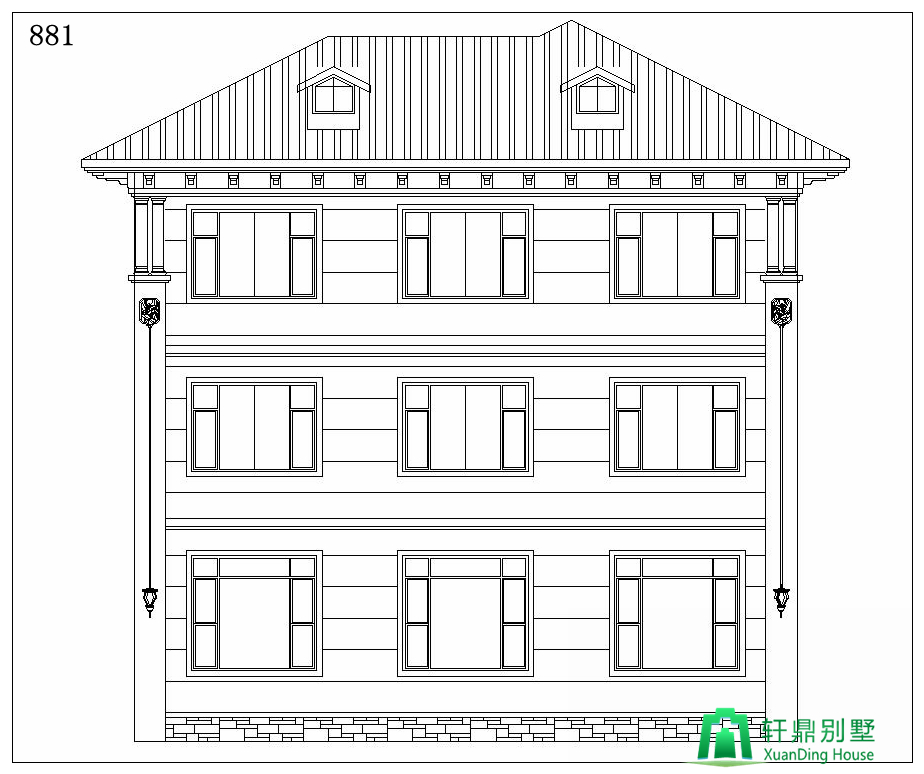

背立面圖:

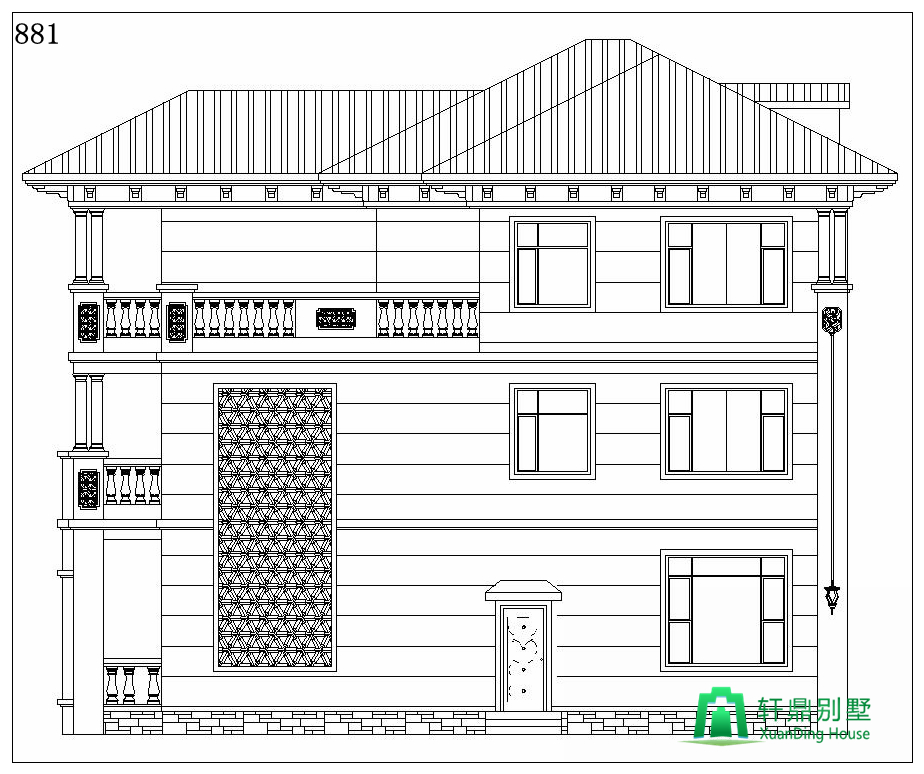

左立面圖:

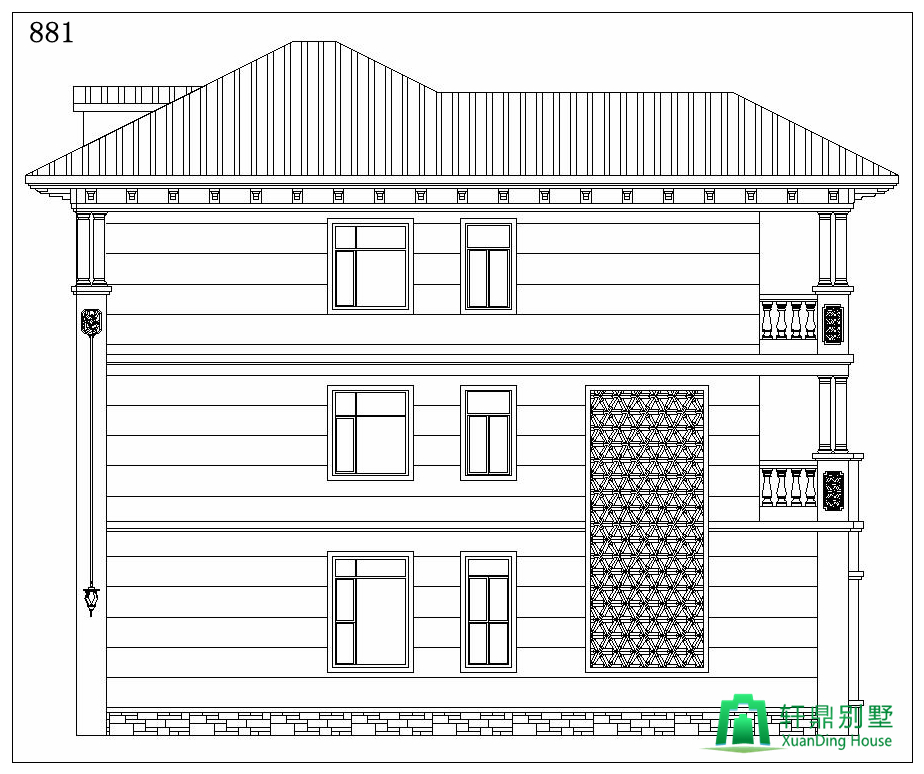

右立面圖:
