圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
廣東惠州陳總占地120平農村三層設計圖。陳總是通過村里鄉親的介紹，聯系到的我們。現在的村里的自建房是一棟接一棟的，各式風格。陳總常年在北京工作，回老家的時間比較少，所以長時間沒有翻蓋家里的房屋。和陳總溝通了一天的時間，設計需求全部了解后，展開設計工作。面寬不到10米，蓋一棟簡約一點，造價成本無需太高，父母也和陳總在上海生活。只有平時過節回老家小住。外立面全部是真石漆，一層用了暗色，比較耐臟。二樓到三樓則是亮色。搭配紅色臥瓦鋪設而成。符合農村建造。也非常適合一家人居住，含全套施工圖紙，圖紙齊全，請朋友們放心購買。
設計功能：
☑ 占地尺寸：9.3*12.3米
☑ 占地面積：121.21㎡
☑建筑面積：312.51㎡
☑ 建筑結構：框架結構
☑ 造價估算：35-40萬
☑ 一層建筑面積（包含外墻）：121.21㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.325米，建筑面積：312.51平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米，三層層高3.3米。
后期效果圖：
側面效果圖：

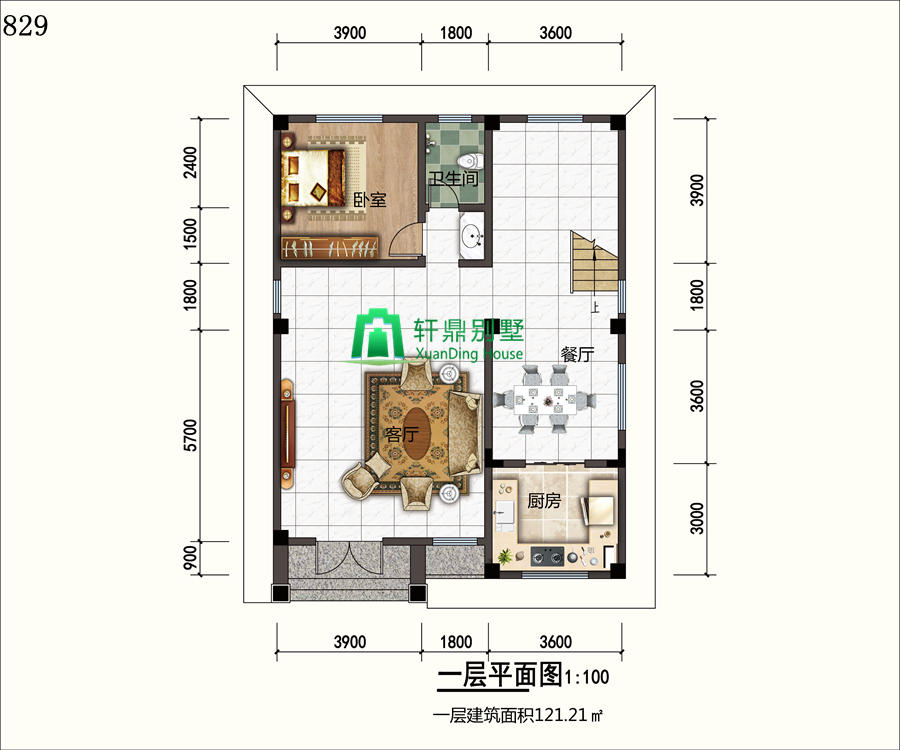

一層平面圖：

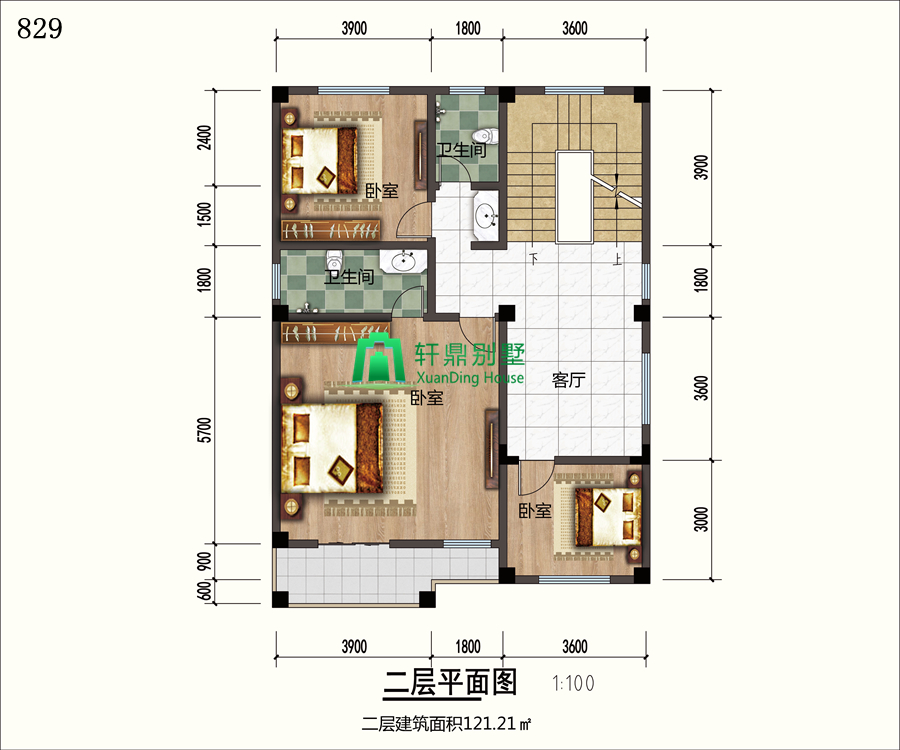

二層平面圖：

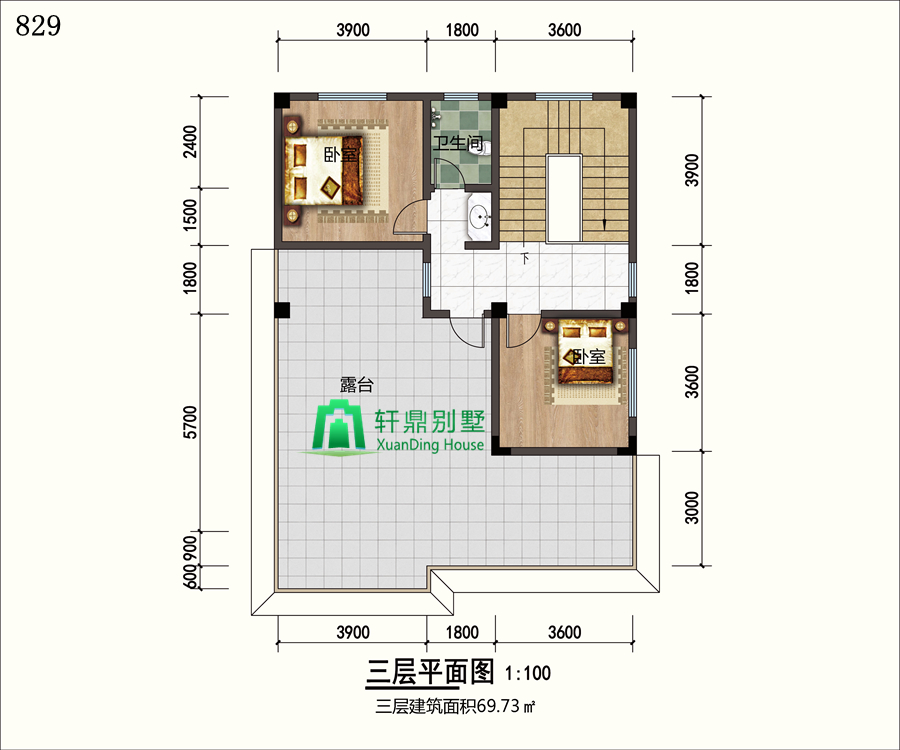

三層平面圖：

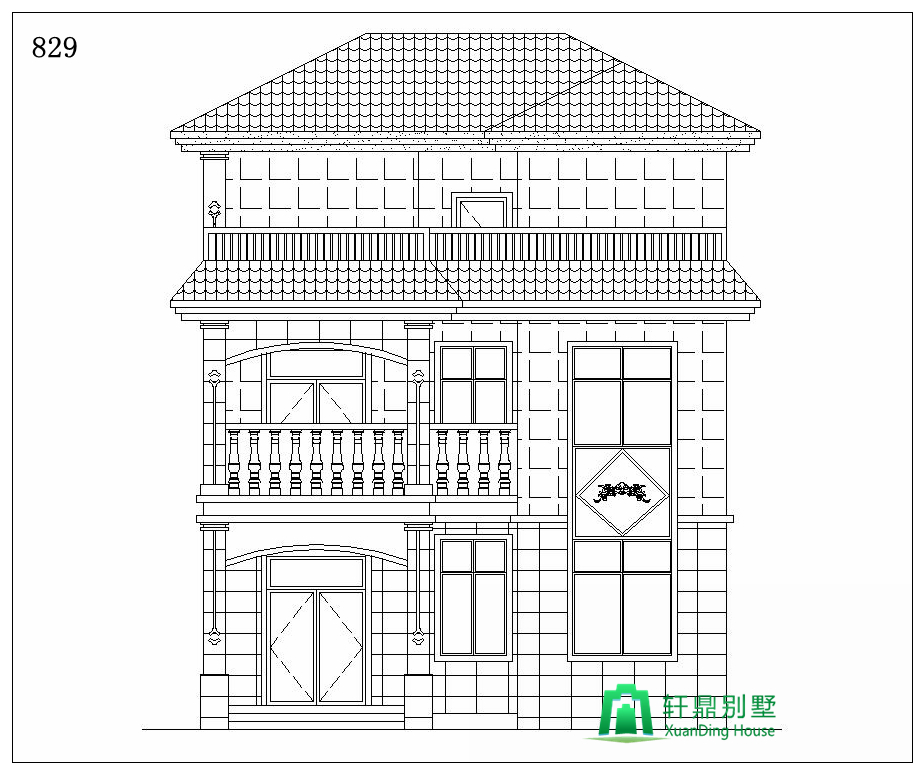

正立面圖：

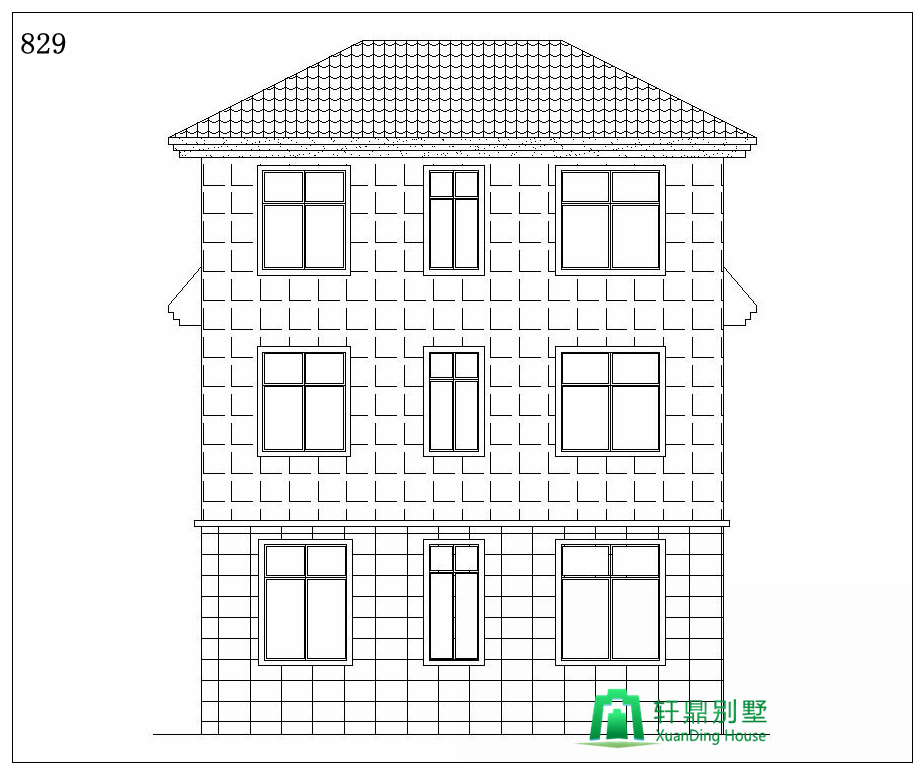

背立面圖：

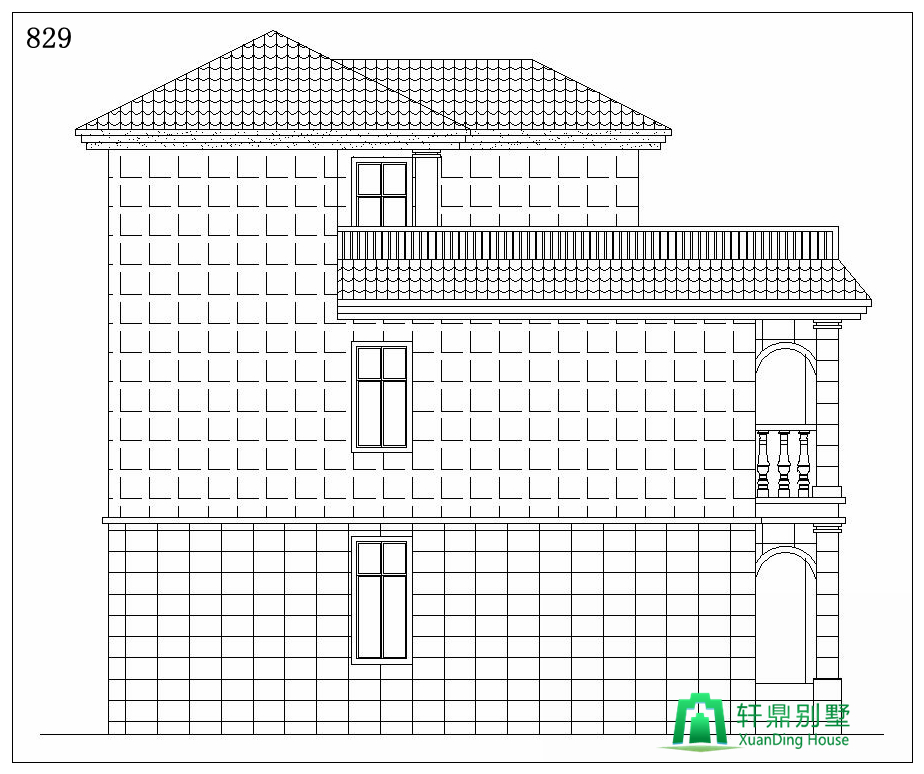

左立面圖：
右立面圖：
