圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
上海劉總240平二層歐式自建房設計。劉總的本套設計方案是為老家的父母設計。房屋主體以溫馨的暖色調為主，底部咖色面磚+米黃色真石漆外墻搭配紅色琉璃瓦屋面。門廳采用弧形結構設計，造型不死板。左右兩個大落地窗設計，讓室內更加通透，彰顯大氣。露臺做了陽光棚的設計，打造戶外休閑區，和家人喝茶聊天，十分愜意，享受一天美好的時光！圖紙齊全，請朋友們放心購買。
設計功能：
☑ 占地尺寸：12*11.4米
☑ 占地面積：126.99㎡
☑建筑面積：238.87㎡
☑ 建筑結構：磚混結構
☑ 造價估算：24-29萬
☑ 一層建筑面積（包含外墻）：126.99㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）9.248米，建筑面積238.87平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米。

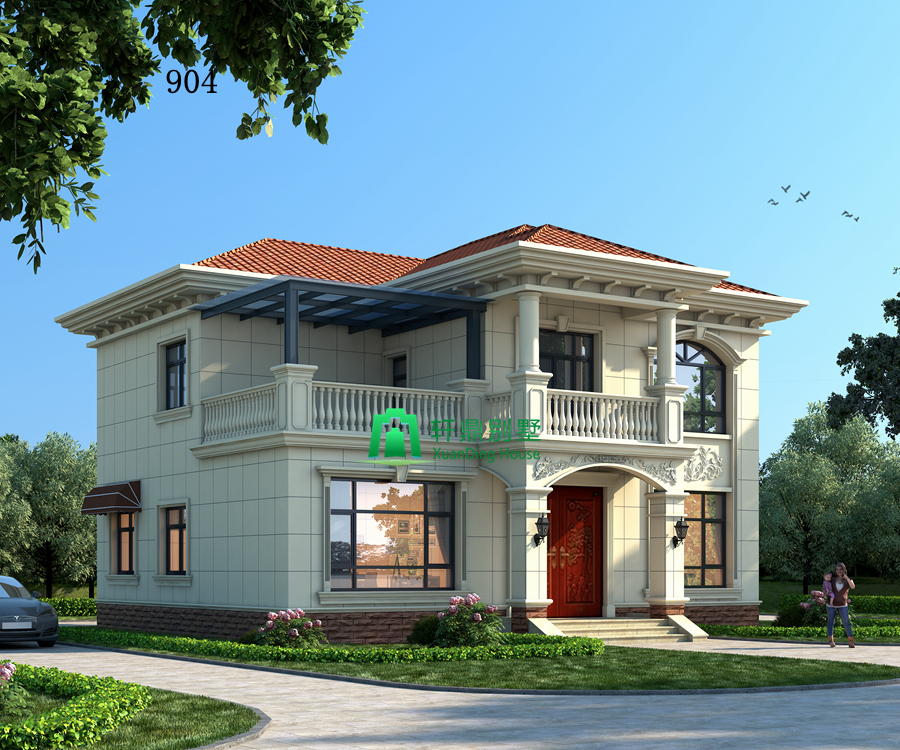

后期效果圖：

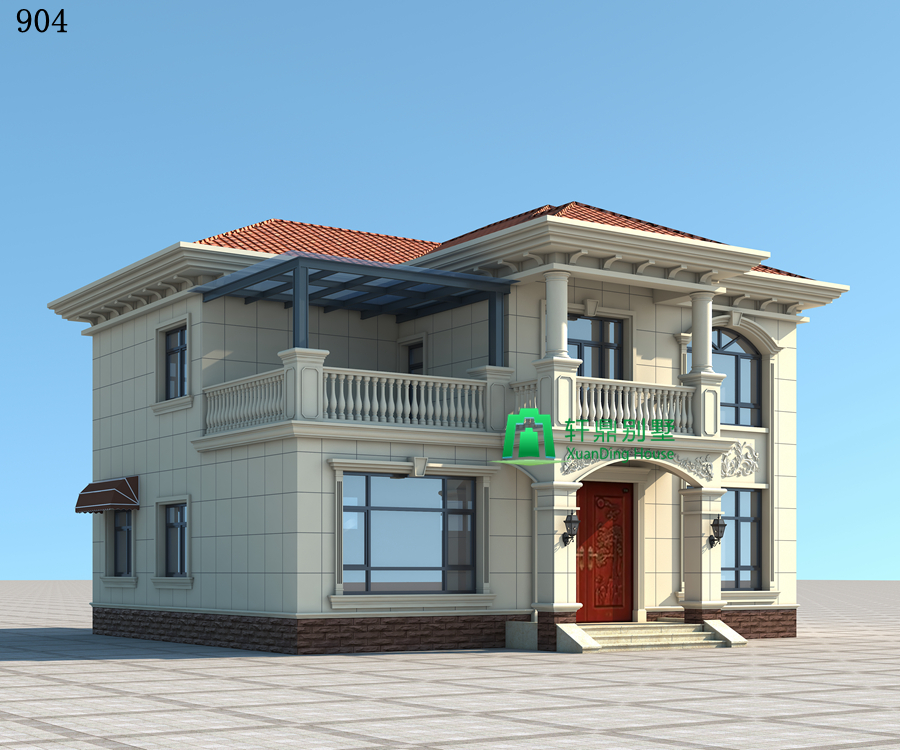

俯視效果圖：

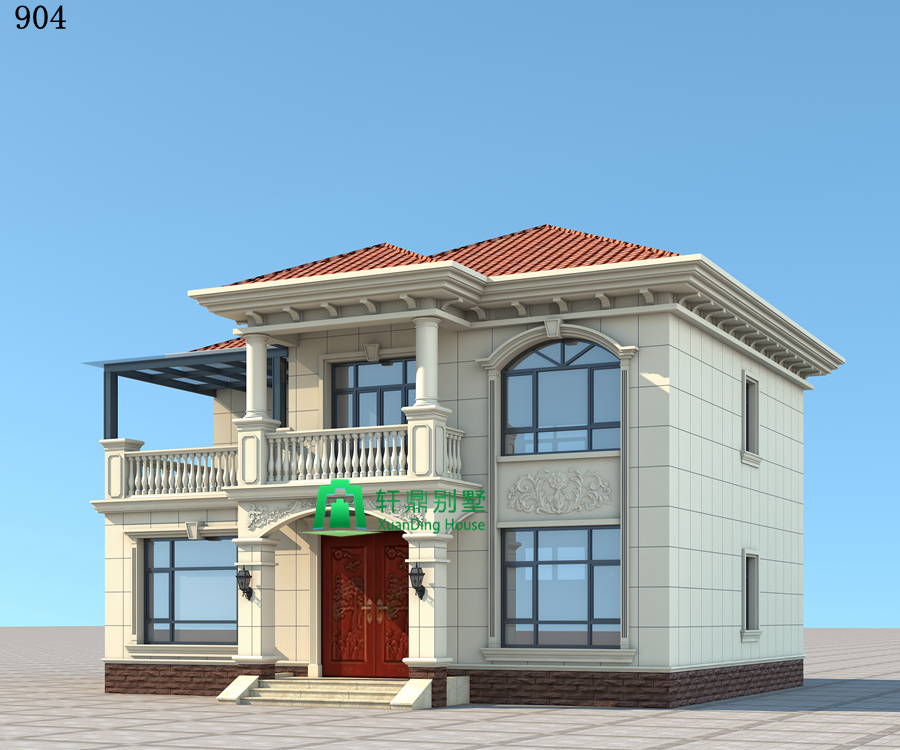

側面效果圖：

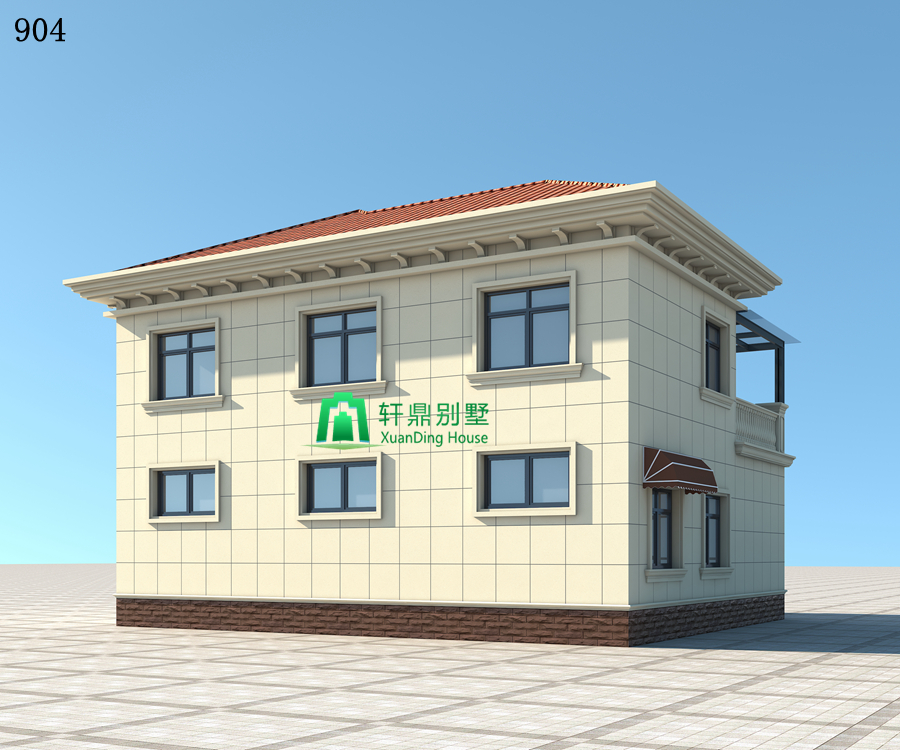

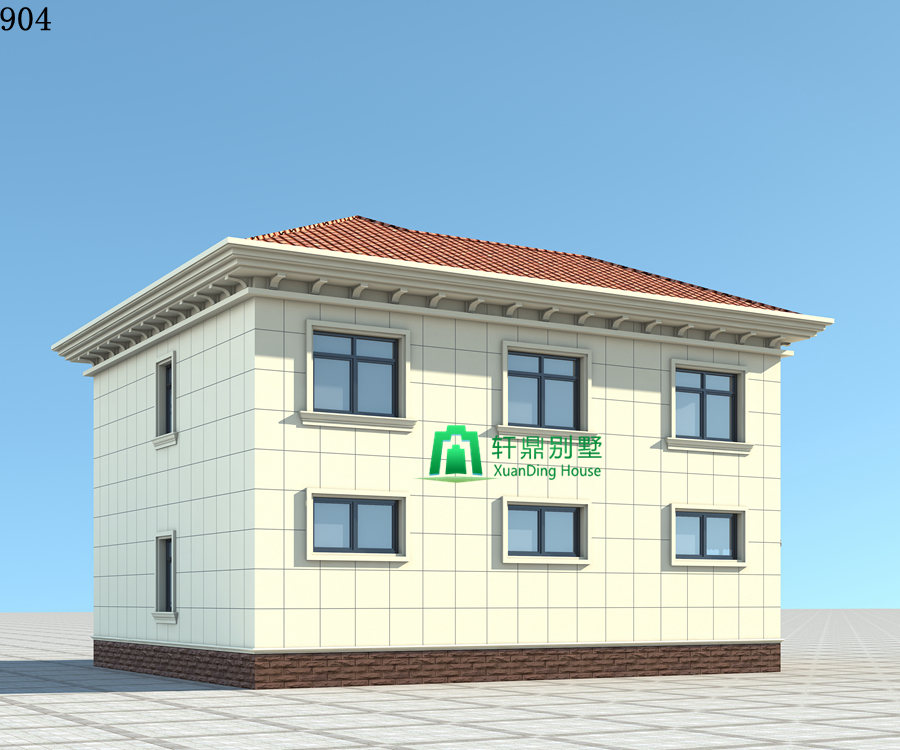

背面效果圖：

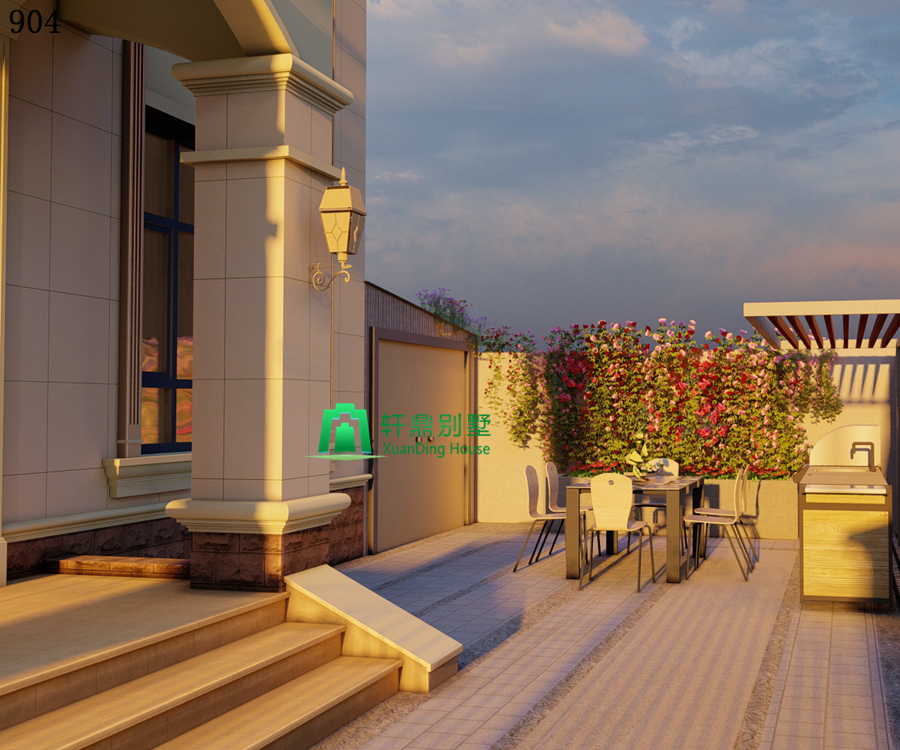

小院效果圖：

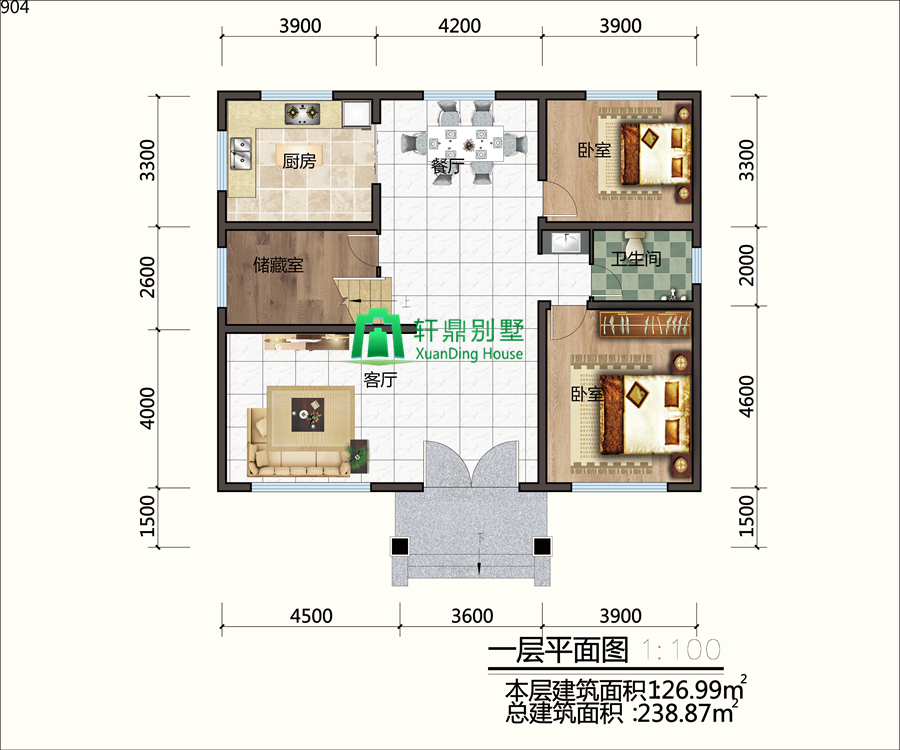

一層平面圖： 客廳，餐廳，儲藏室，廚房，臥室，衛生間。本層建筑面積126.99平方米，左側客廳，右側老人房，樓梯處雜物間合理利用，堆放日常閑置品。兩間臥室，鄰近衛生間的臥室可做長輩房，另一間客臥或改為棋牌室，飯飽后，家人一起打牌。

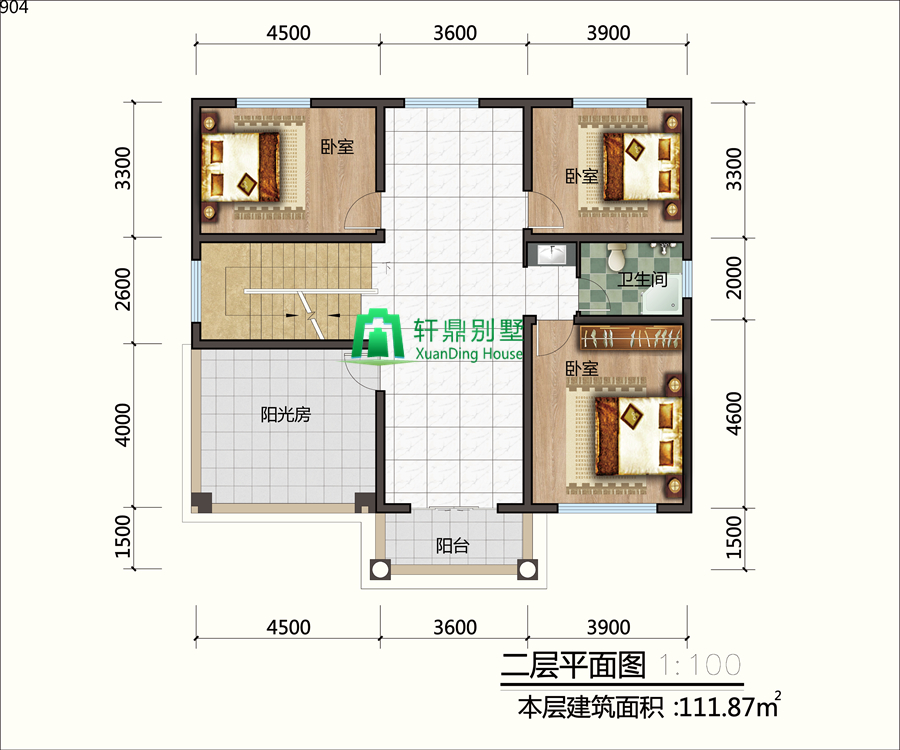

二層平面圖： 起居廳，臥室，衛生間，陽臺，露臺。三間臥室+一間衛生間設計。讓生活更加的有品質。起居廳推開門是陽臺，保證室內通風以及呼吸新鮮空氣。老人愛花草，專為老人又將臥室改為露臺的設計。

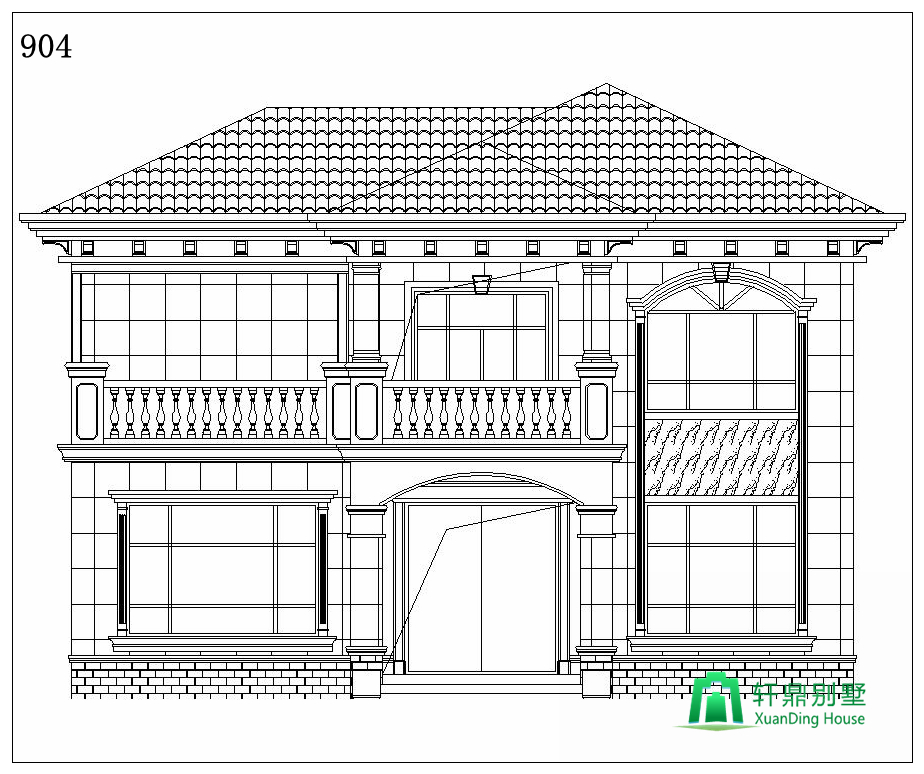

正立面圖：

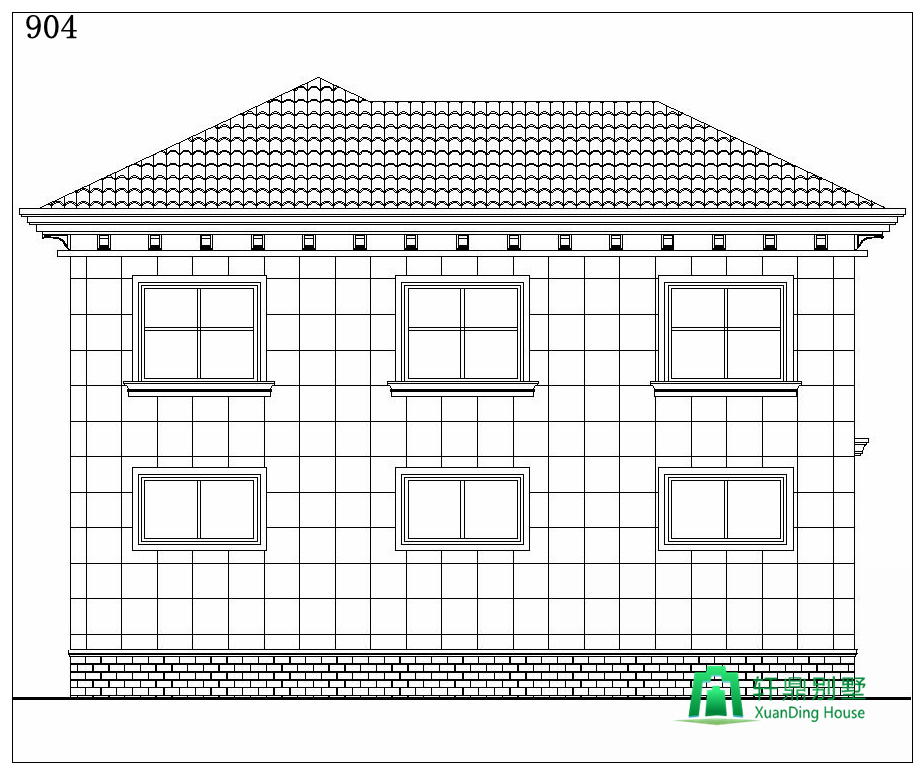

背立面圖：

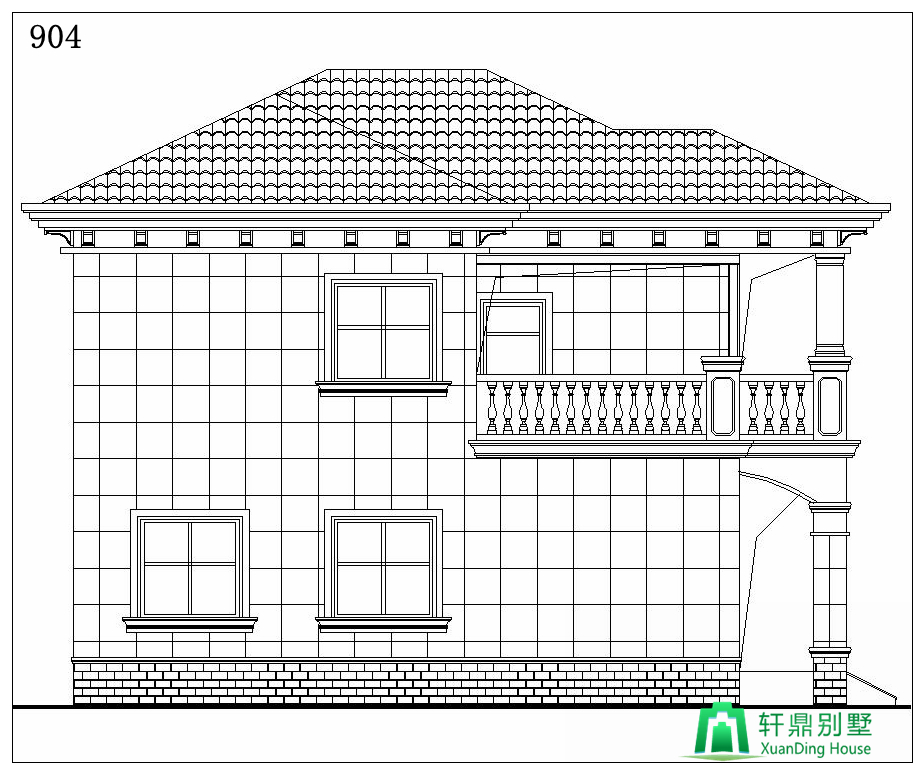

左立面圖：

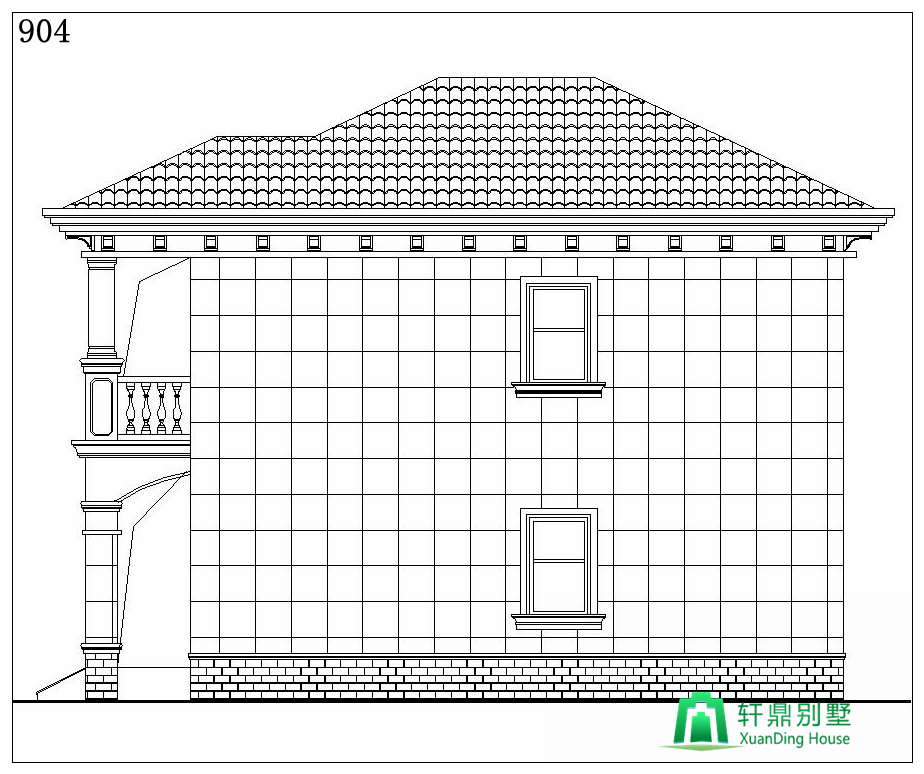

右立面圖：
