圖紙為A3施工激光藍圖+ A4高清效果圖照片,不提供電子版,本套成品模板圖紙已經完善,不做任何修改,如需定制修改設計請點擊定制設計。
圖紙介紹:
廣東惠州孫總15.3*11.6二層自建房別墅設計圖。在城里買一棟房子需要八九十萬甚至上百萬。還不如在老家建一棟,既節省了開支,還能建成自己喜歡的樣子。孫總就是其中一位。別墅外觀獨特,充滿了設計美感。藍色坡屋頂設計,二段式墻面,造型圖紙。正面共用八根圓形柱子,分別位于一二樓,讓別墅更加大氣,提升建筑檔次。帶有壁燈的設計,工作在晚回到家中,也有束燈光為你照亮。
設計功能:
☑ 占地尺寸:15.3*11.6米
☑ 占地面積:156.06㎡
☑建筑面積:284.37㎡
☑ 建筑結構:框架結構
☑ 造價估算:33-40萬
☑ 一層建筑面積(包含外墻):156.06㎡
注:占地面積為一層建筑面積(平面圖有標注)+外部臺階或連廊的面積,面寬為東西兩墻(包括墻體厚度) 的距離,進深為后墻到門樓柱子前端的距離。
施工參數:
建筑層數:地上2層,建筑總高度(到屋脊高度)9.805米,建筑面積284.37平方米。
結構體系:框架結構,抗震設防烈度七度,屋面為現澆混凝土屋面。
樓層層高:一層層高3.9米,二層層高3.2。

后期效果圖:

俯視效果圖:

側面效果圖:


背面效果圖:

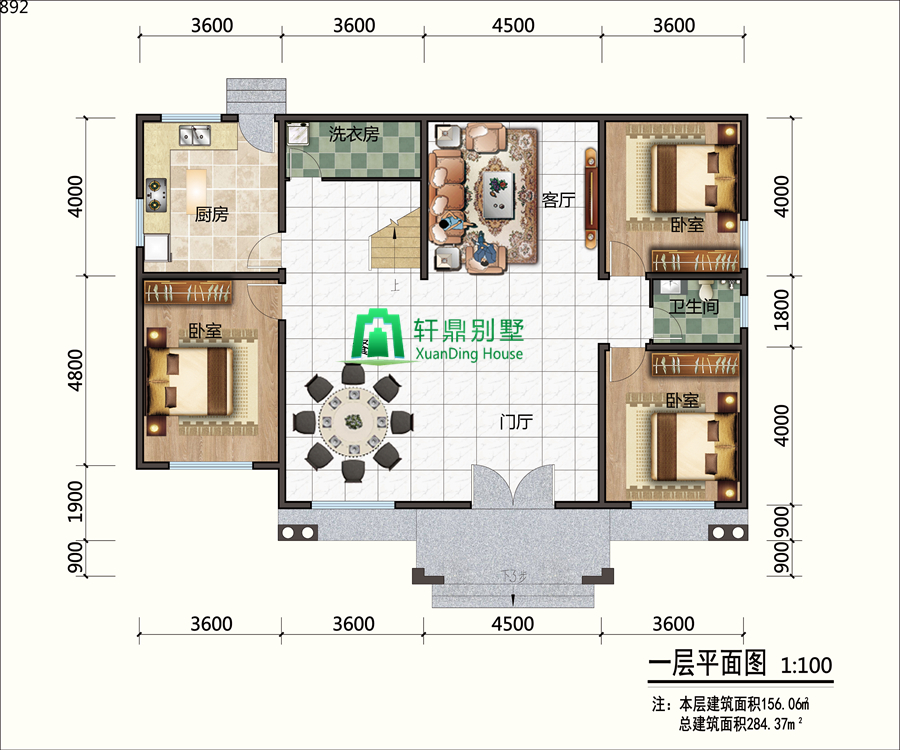

一層平面圖:門廳,客廳,餐廳,廚房,臥室,衛生間,洗衣間。門廳與客廳餐廳一體,空間寬敞,滿足日常業主接待朋友以及用餐需求,共設有三間臥室,房間緊挨衛生間,方便 日常以及企業等。也可做客房或者儲藏室等。

二層平面圖: 休閑廳,客廳,臥室,衛生間,露臺,陽臺。陽臺+休閑廳+客廳相連,起到了最佳的通風狀態,也提升居住體驗感。露臺可作為觀景臺,時刻都能呼吸到新鮮空氣,日常晾曬也方便。

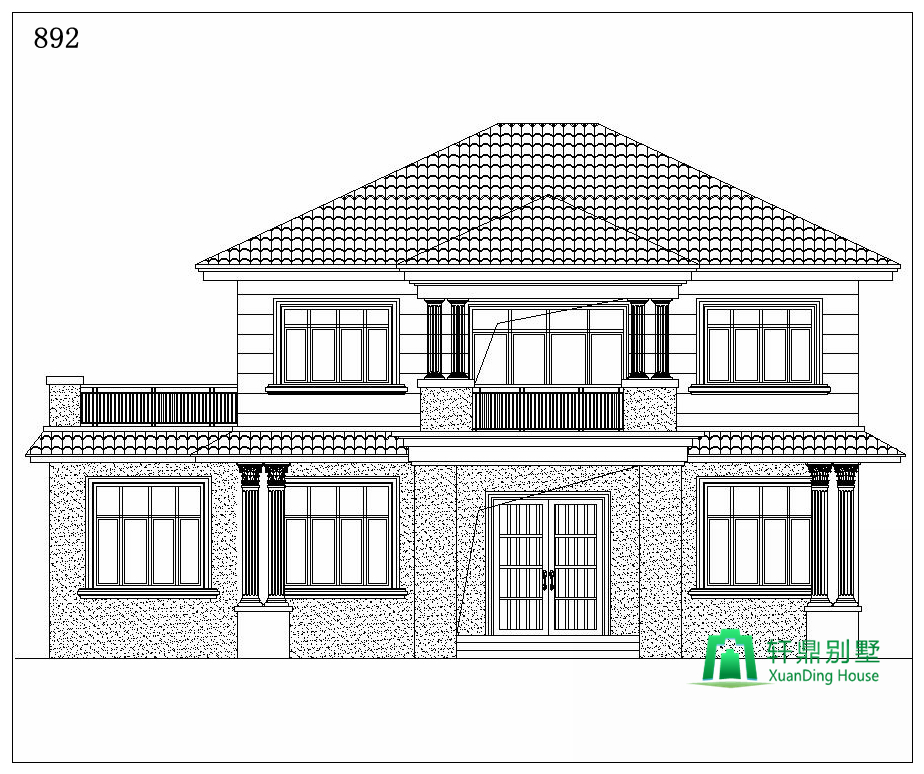

正立面圖:

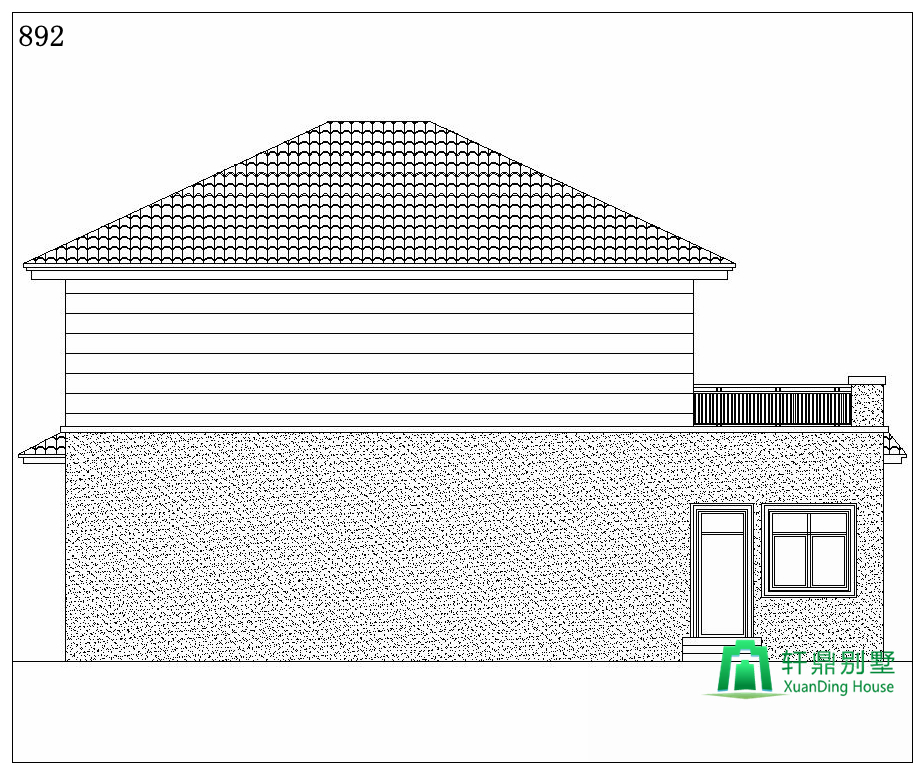

背立面圖:

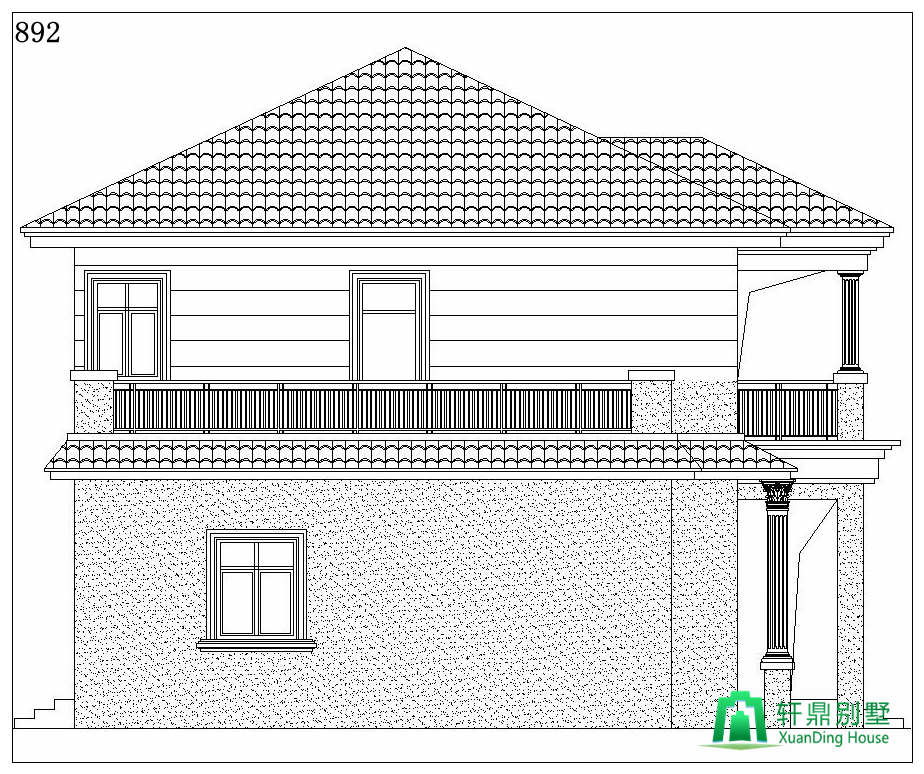

左立面圖:

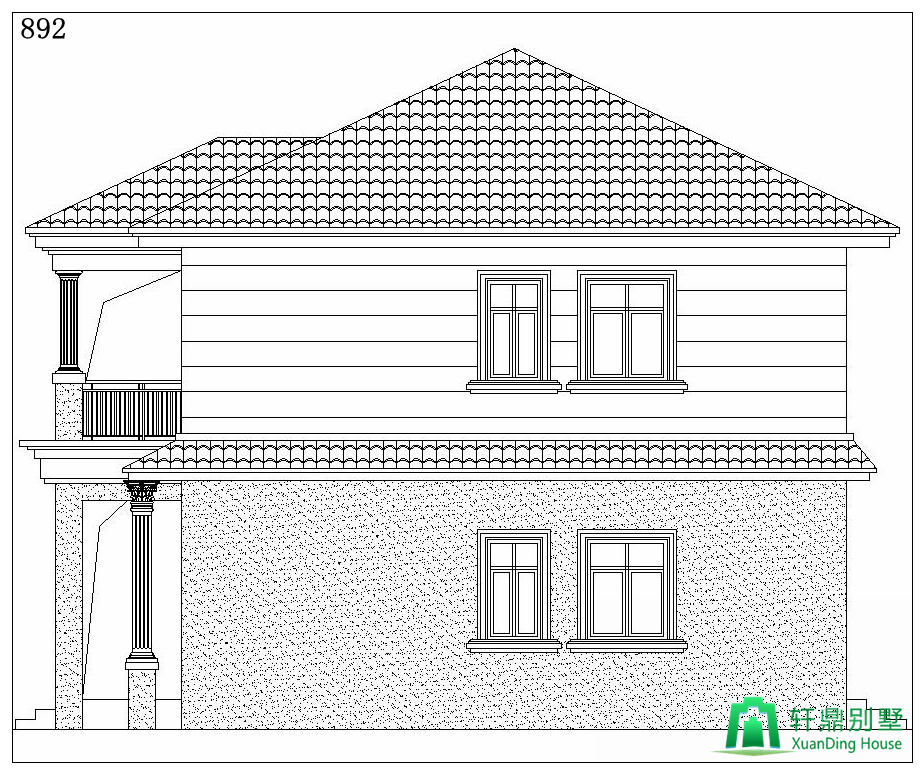

右立面圖:
