圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
貴州貴陽成總新中式兩層自建房定制案例。成總要在貴陽老家建一棟二層別墅，通過網頁聯系到工作人員，對本公司圖紙網站的成品圖紙做了詳細分析，將自己喜歡的款式發給工作人員，相結合設計。這棟別墅雖然是新中式設計，但主體造價預算并不高，在35W左右。造型簡約好看。藍色的坡屋頂搭配米黃色真石漆，底部文化石點綴，別墅整體溫馨自然好看。方形柱子的設計，讓房屋更加立體。露臺采用玻璃圍欄，體現建筑獨特美。背面是多窗的 設計，不僅采光性增加，別墅也更加協調立體。非常適合建在農村，一家人居住，含全套施工圖紙，圖紙齊全，請放心購買。
設計功能：
☑ 占地尺寸：15.5*11.3米
☑ 占地面積：157㎡
☑ 建筑面積：279.14㎡
☑ 建筑結構：框架結構
☑ 造價估算：33-36萬
☑ 一層建筑面積（包含外墻）：157㎡
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：9.385米，建筑面積：279.14平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米。
后期效果圖：
側面效果圖：
俯視效果圖：
背面效果圖：

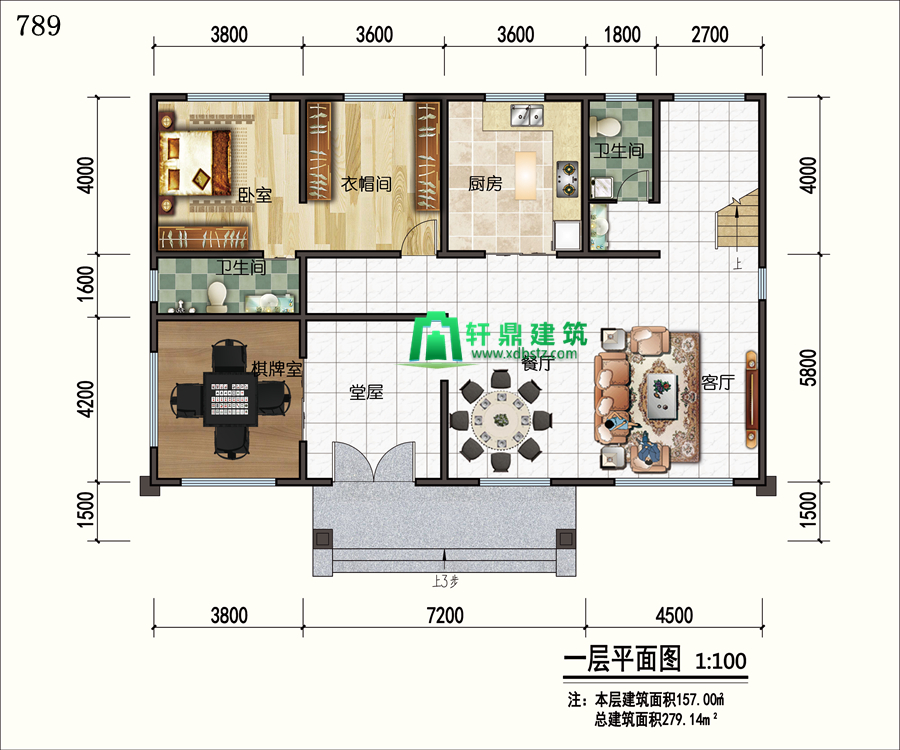

一層平面圖： 一層設有堂屋，餐廳，客廳，棋牌室，臥室+衣帽間+衛生間，廚房，公衛。布局設計非常完善，臥室可作為老人房，為家人提供方便舒適的居住環境，避免老人爬樓梯。也有休閑娛樂的棋牌室，平日三五好友可一起聚聚。

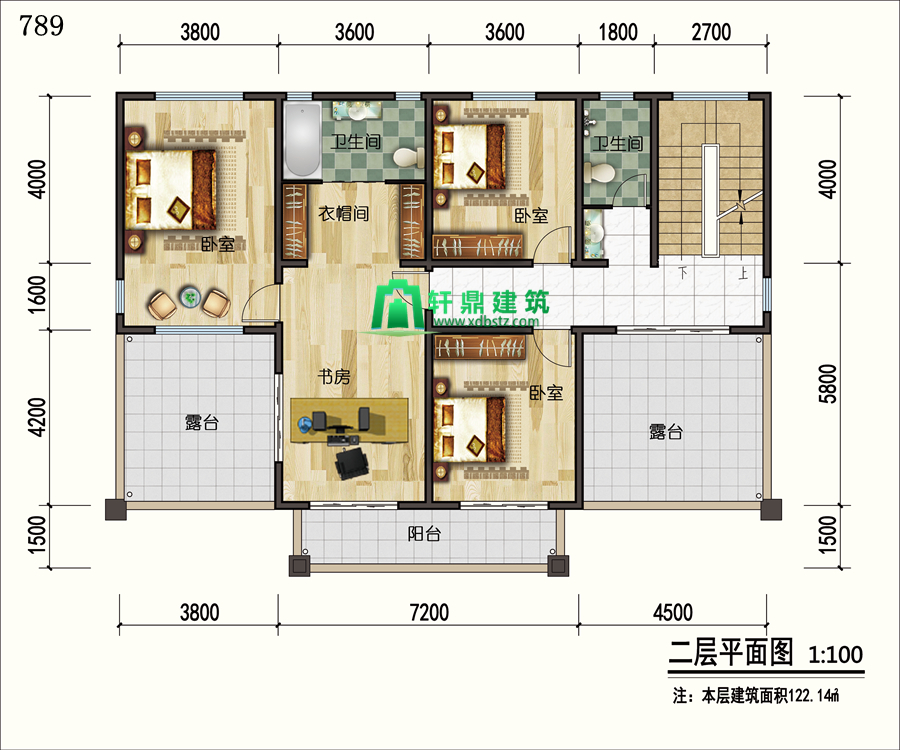

二層平面圖：二層設有臥室+衣帽間+書房+衛生間+露臺，臥室*2，陽臺，露臺，公衛。二樓除了主臥以外，還有兩間次臥。主臥的設計，不僅給業主形成了寬敞的生活區域，也更好的滿足業主的一切需求。陽臺和露臺的設計，方便了日常的晾曬外，也是聚會的好地方。

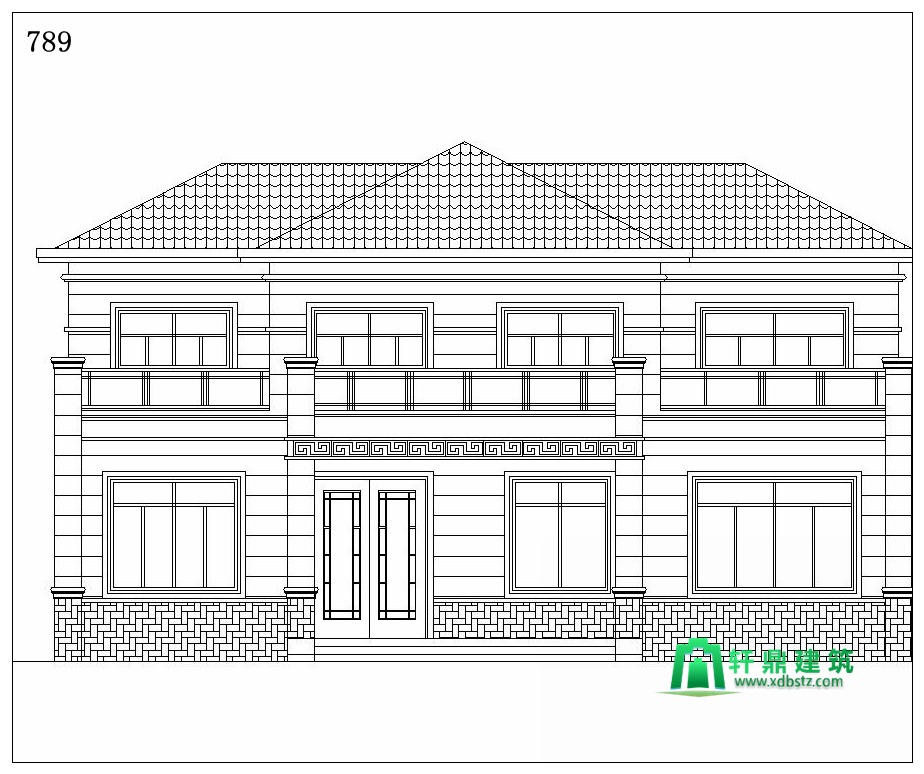

正立面圖：

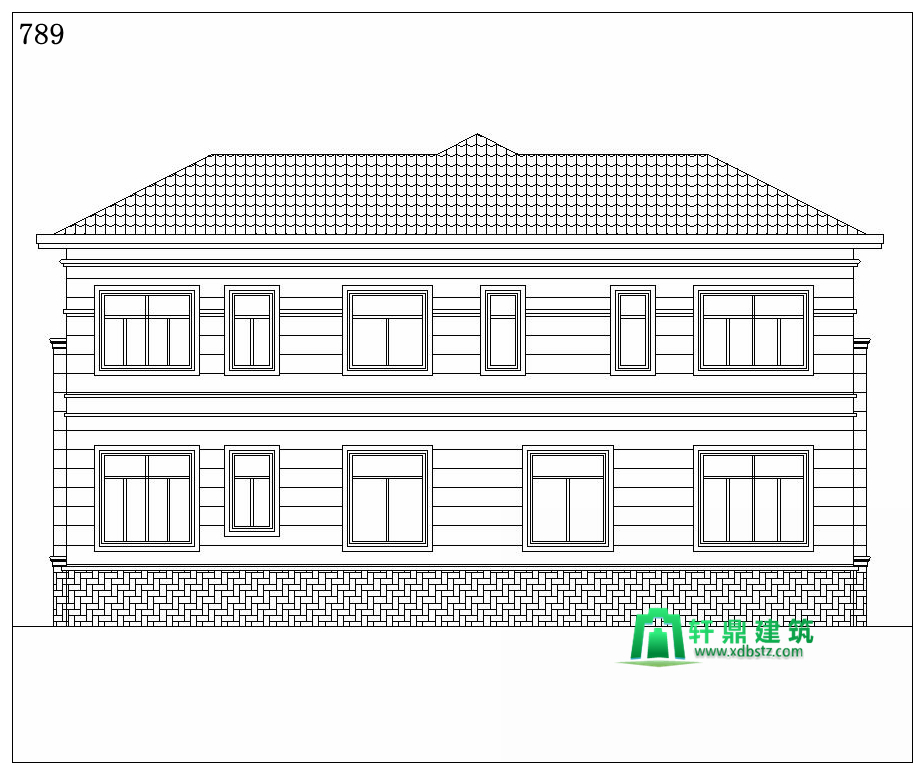

背立面圖：

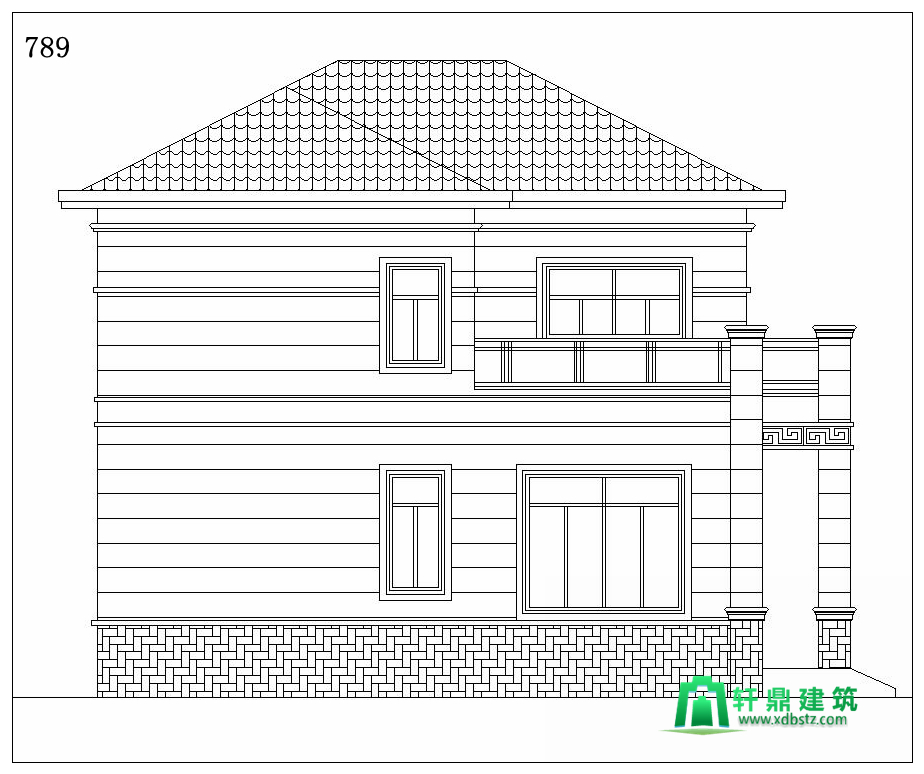

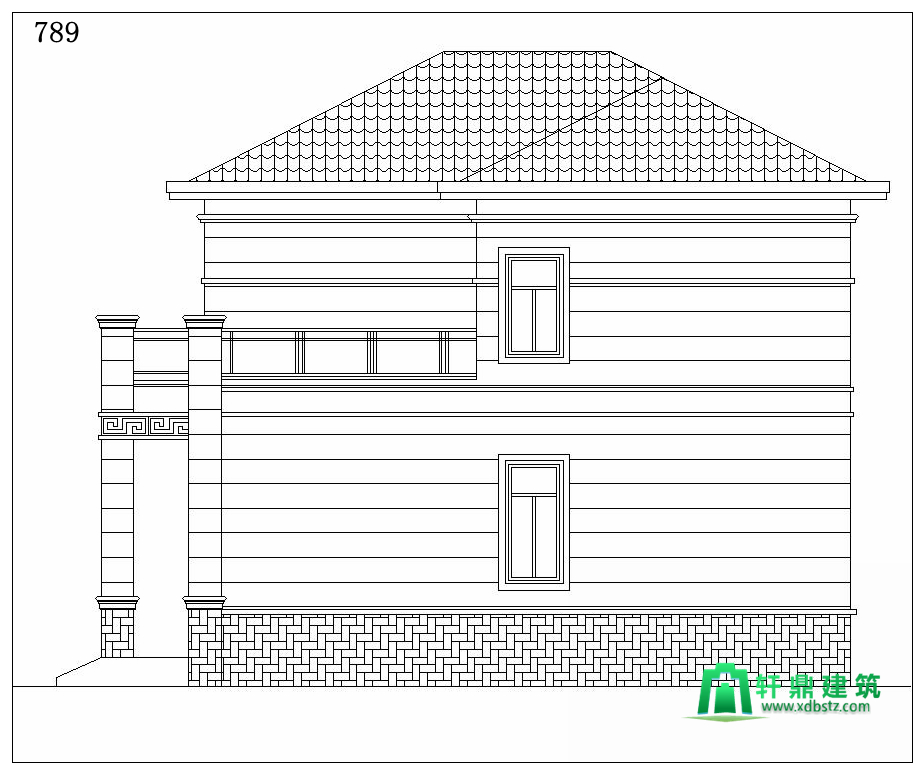

左立面圖：
右立面圖：
