圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。
圖紙介紹：
一層帶院自建房屋設計施工圖，內含三個臥室，超大客廳，洗澡間，雜物間，布局非常完善，外觀也非常漂亮，采光很好，帶有庭院規劃，一層建房首選！
設計功能：
☑ 占地尺寸：19.80*13.98米
☑ 占地面積：245.74㎡
☑ 建筑面積：221.56㎡
☑ 建筑結構：框架結構
☑ 造價估算：25-30萬
注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度）的距離，進深為后墻到門樓柱子前端的距離。
施工參數：
建筑層數：地上1層，建筑總高度（到屋脊高度）：7.031米，建筑面積：221.56平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.9米。
正面效果圖：
側面效果圖：
俯視效果圖：
背面效果圖：

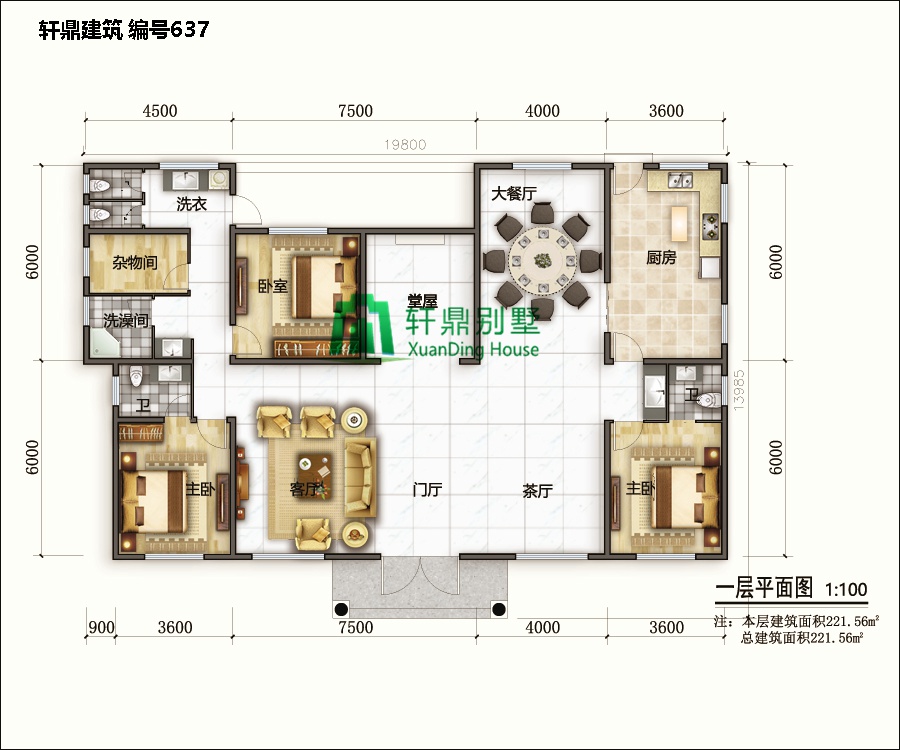

一層平面圖：

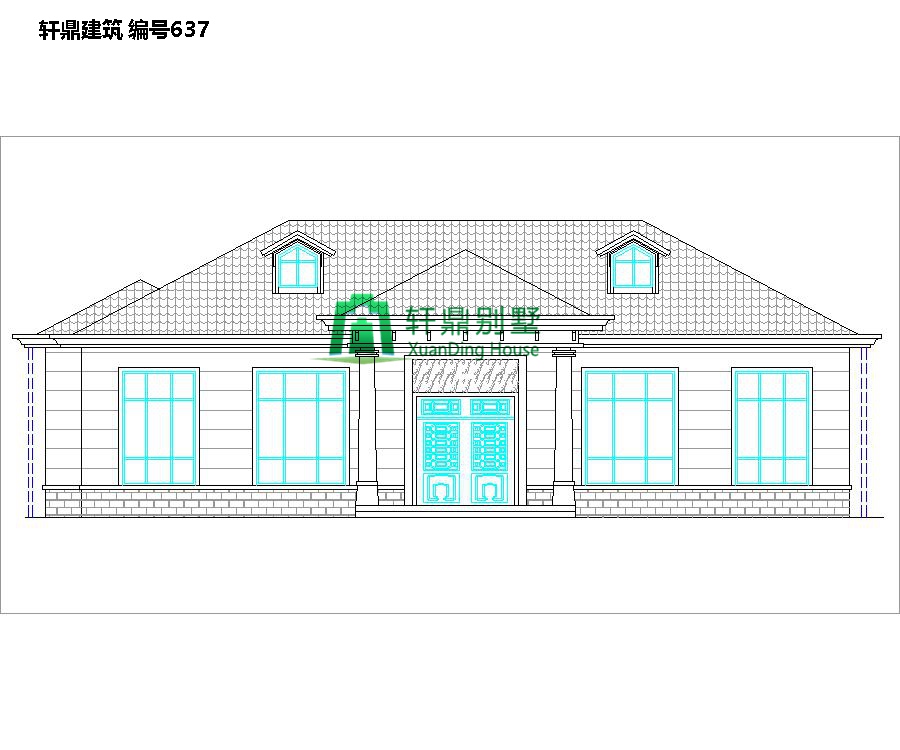

正立面圖：

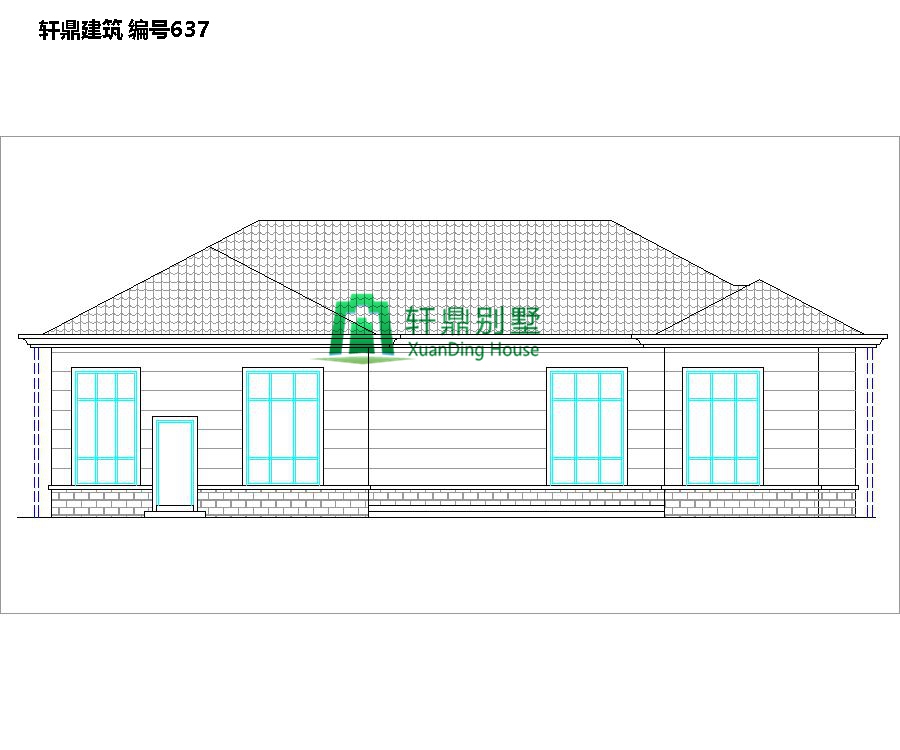

背立面圖：

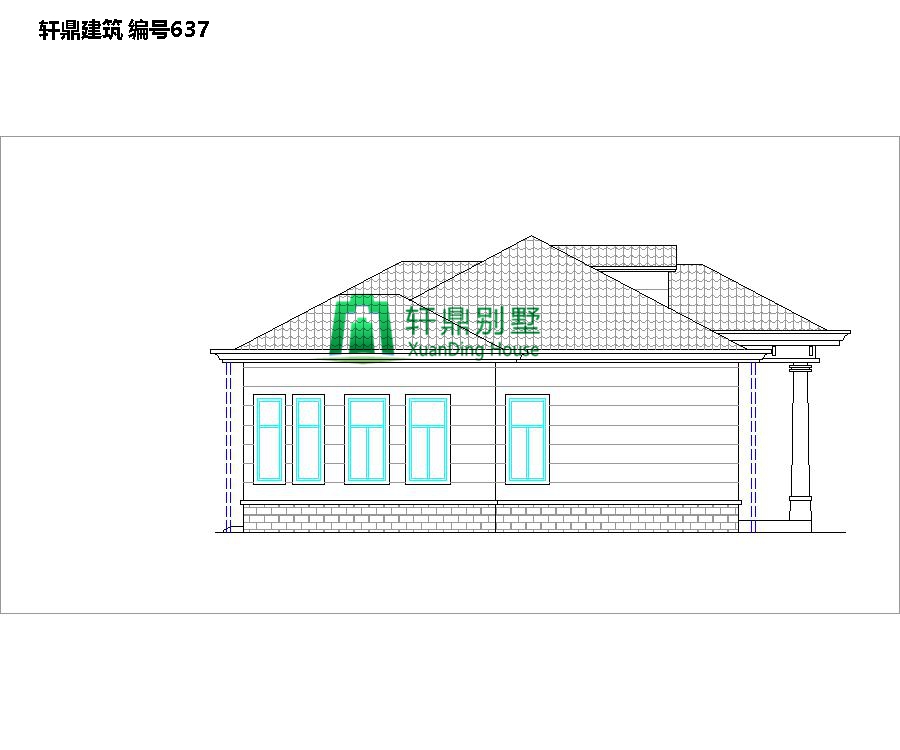

左立面圖：

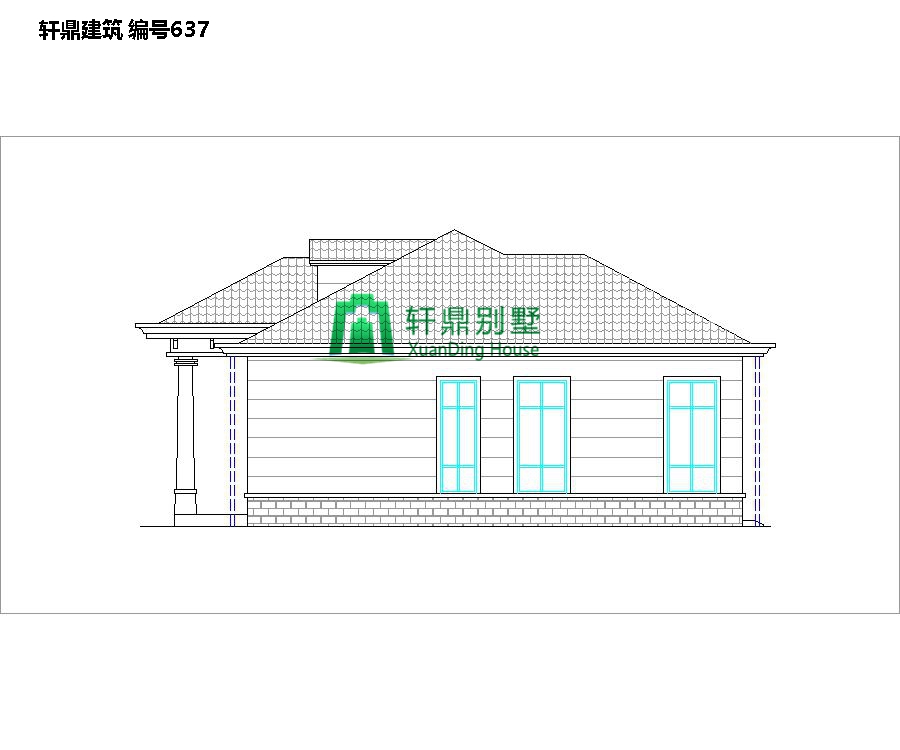

右立面圖：
